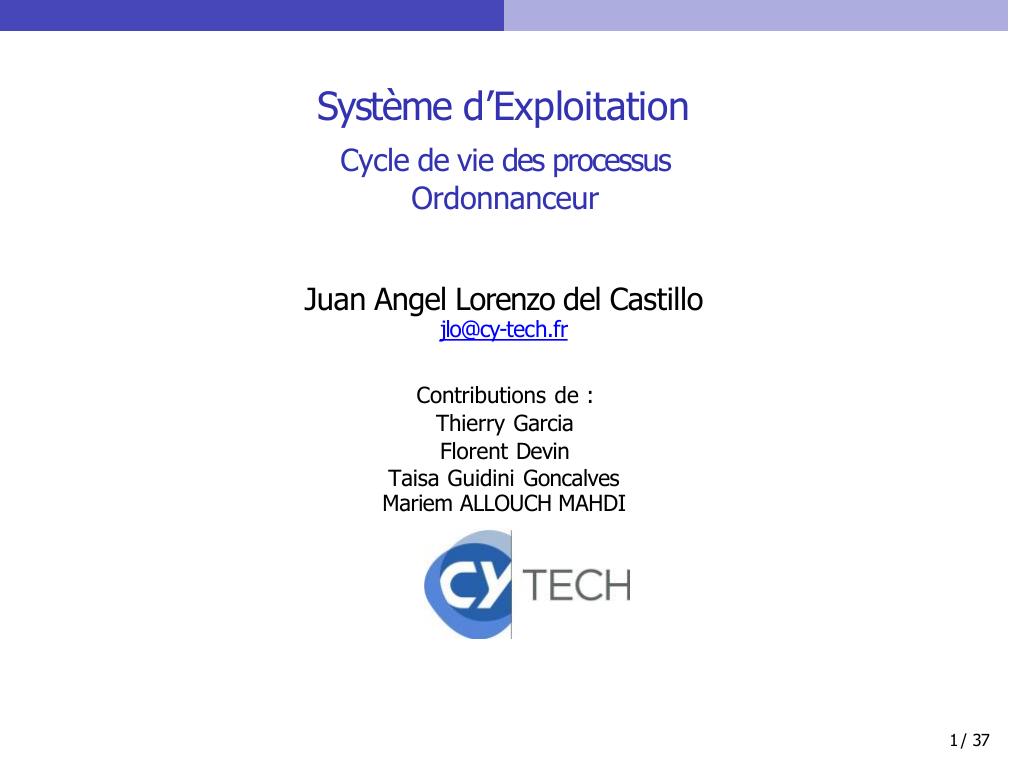

Page 1 : Système d’ExploitationCycle de vie des processus OrdonnanceurJuan Angel Lorenzo del Castillojlo@cy-tech.frContributions de :Thierry Garcia Florent DevinTaisa Guidini GoncalvesMariem ALLOUCH MAHDI1 / 37

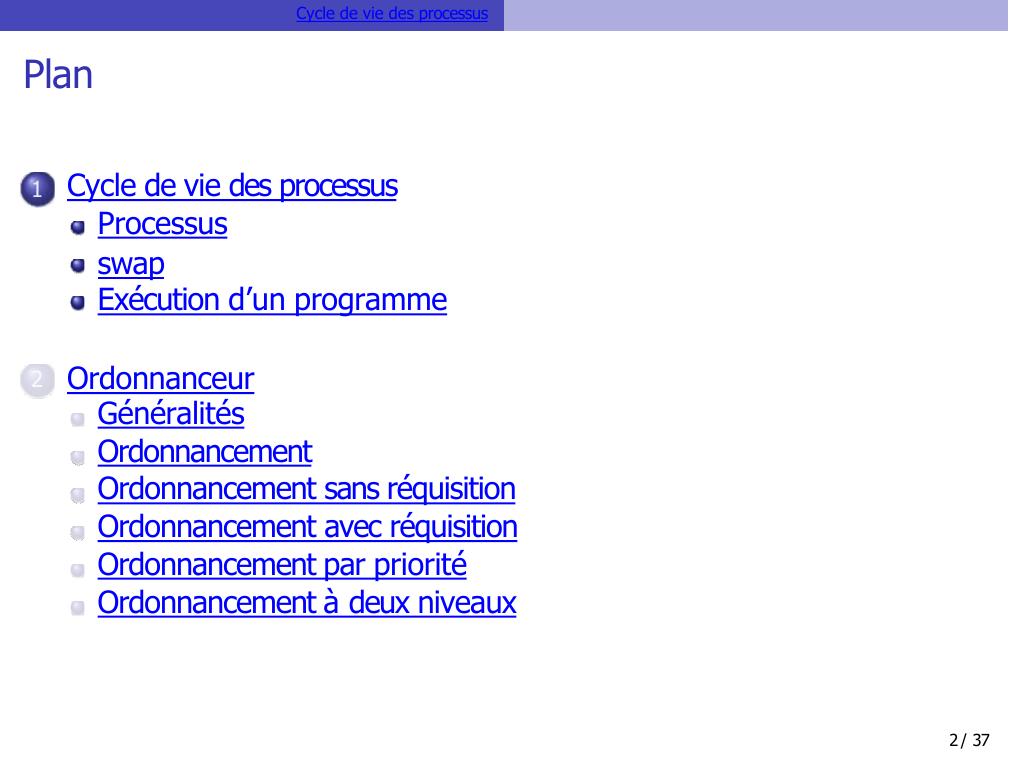

Page 2 : Cycle de vie des processusPlan1 Cycle de vie des processusProcessusswapExécution d’un programme2 OrdonnanceurGénéralitésOrdonnancementOrdonnancement sans réquisitionOrdonnancement avec réquisitionOrdonnancement par prioritéOrdonnancement à deux niveaux2 / 37

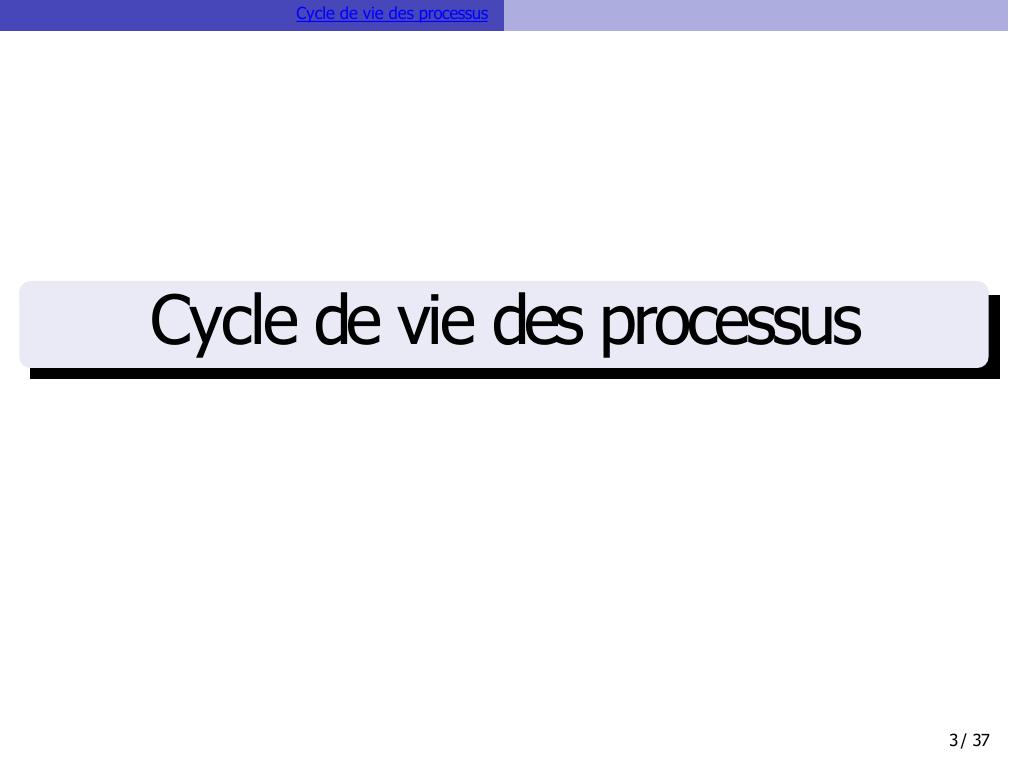

Page 3 : Cycle de vie des processusCycle de vie des processus3 / 37

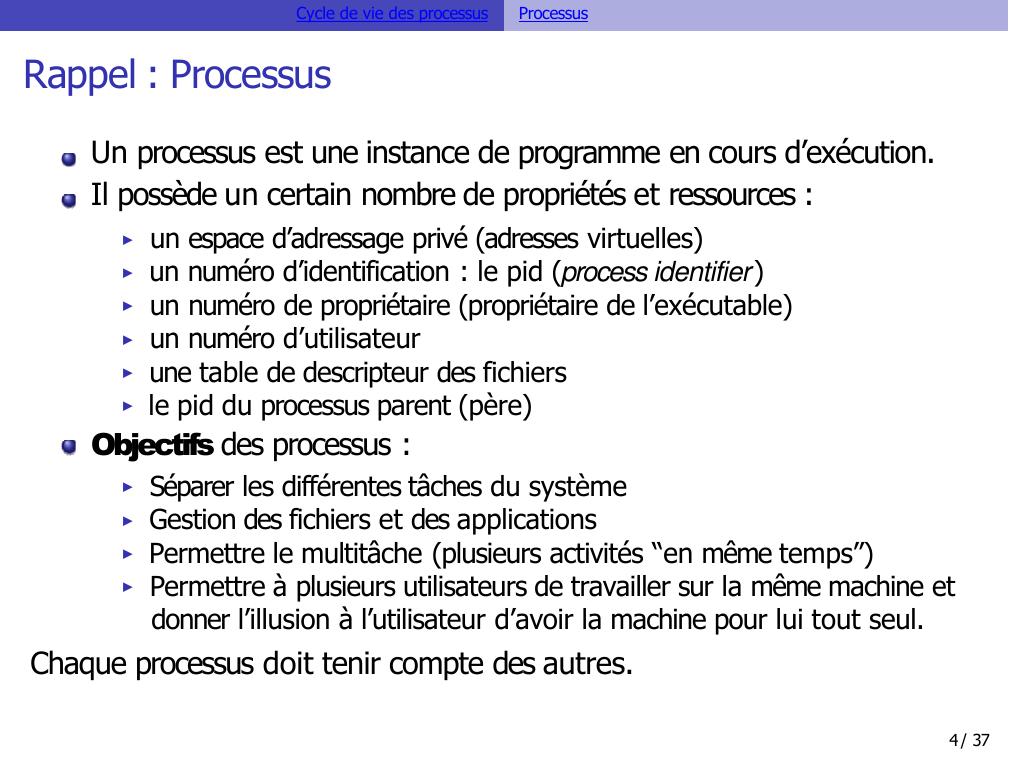

Page 4 : Cycle de vie des processusProcessusRappel : ProcessusUn processus est une instance de programme en cours d’exécution. Il possède un certain nombre de propriétés et ressources :▶un espace d’adressage privé adresses virtuelles▶un numéro d’identification : le pid process identifier▶un numéro de propriétaire propriétaire de l’exécutable▶un numéro d’utilisateur▶une table de descripteur des fichiers▶le pid du processus parent pèreObjectifs des processus :▶Séparer les différentes tâches du système▶Gestion des fichiers et des applications▶Permettre le multitâche plusieurs activités “en même temps”▶Permettre à plusieurs utilisateurs de travailler sur la même machine et donner l’illusion à l’utilisateur d’avoir la machine pour lui tout seul.Chaque processus doit tenir compte des autres.4 / 37

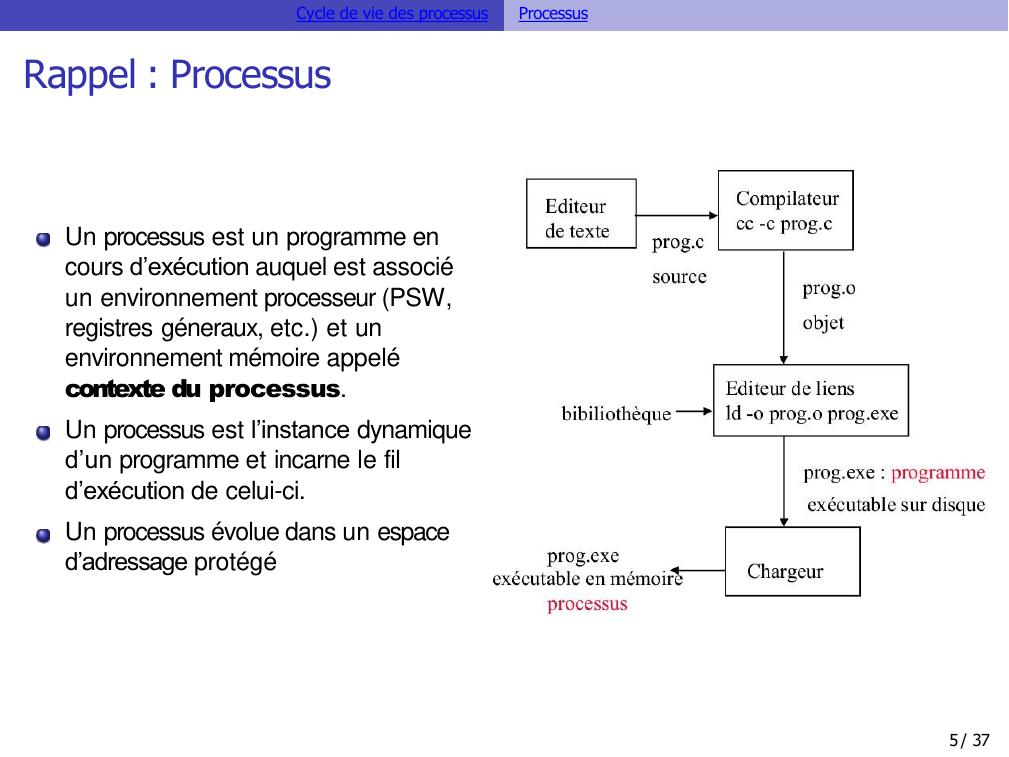

Page 5 : Cycle de vie des processusProcessusRappel : ProcessusUn processus est un programme en cours d’exécution auquel est associé un environnement processeur PSW, registres géneraux, etc. et un environnement mémoire appelé contexte du processus.Un processus est l’instance dynamique d’un programme et incarne le fil d’exécution de celui-ci.Un processus évolue dans un espaced’adressage protégé5 / 37

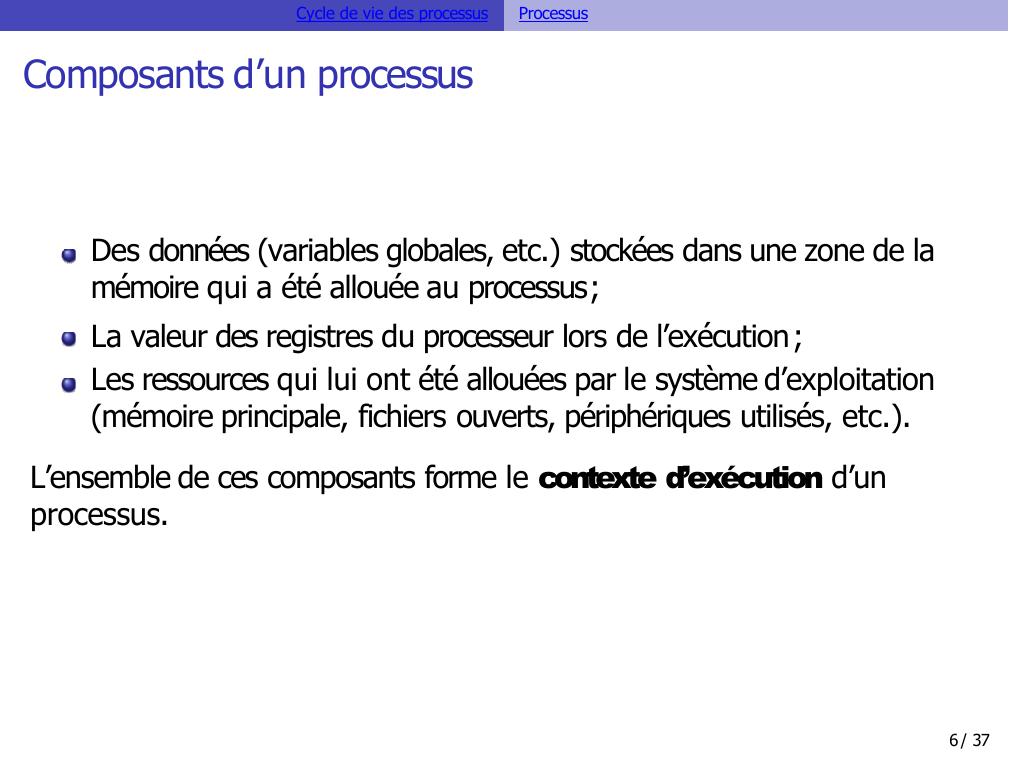

Page 6 : Cycle de vie des processusProcessusComposants d’un processusDes données variables globales, etc. stockées dans une zone de la mémoire qui a été allouée au processus;La valeur des registres du processeur lors de l’exécution;Les ressources qui lui ont été allouées par le système d’exploitation mémoire principale, fichiers ouverts, périphériques utilisés, etc..L’ensemble de ces composants forme le contexte d’exécution d’un processus.6 / 37

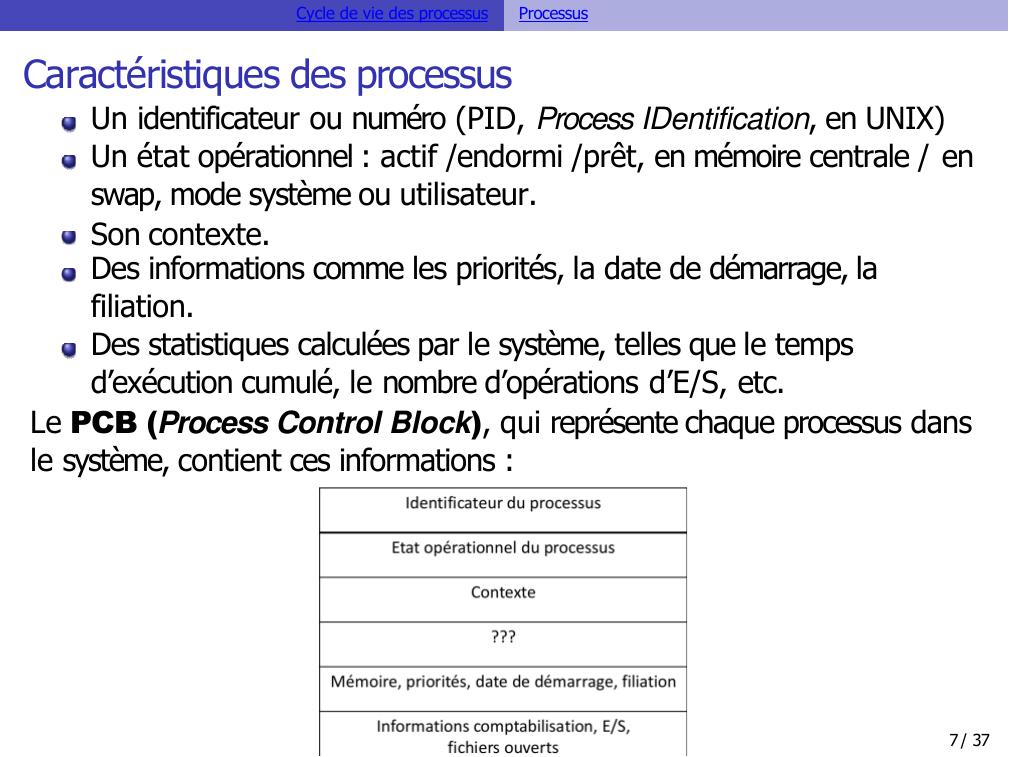

Page 7 : Cycle de vie des processusProcessusCaractéristiques des processusUn identificateur ou numéro PID, Process IDentification, en UNIX Un état opérationnel : actif /endormi /prêt, en mémoire centrale / en swap, mode système ou utilisateur.Son contexte.Des informations comme les priorités, la date de démarrage, la filiation.Des statistiques calculées par le système, telles que le temps d’exécution cumulé, le nombre d’opérations d’E/S, etc.Le PCB Process Control Block, qui représente chaque processus dans le système, contient ces informations :7 / 37

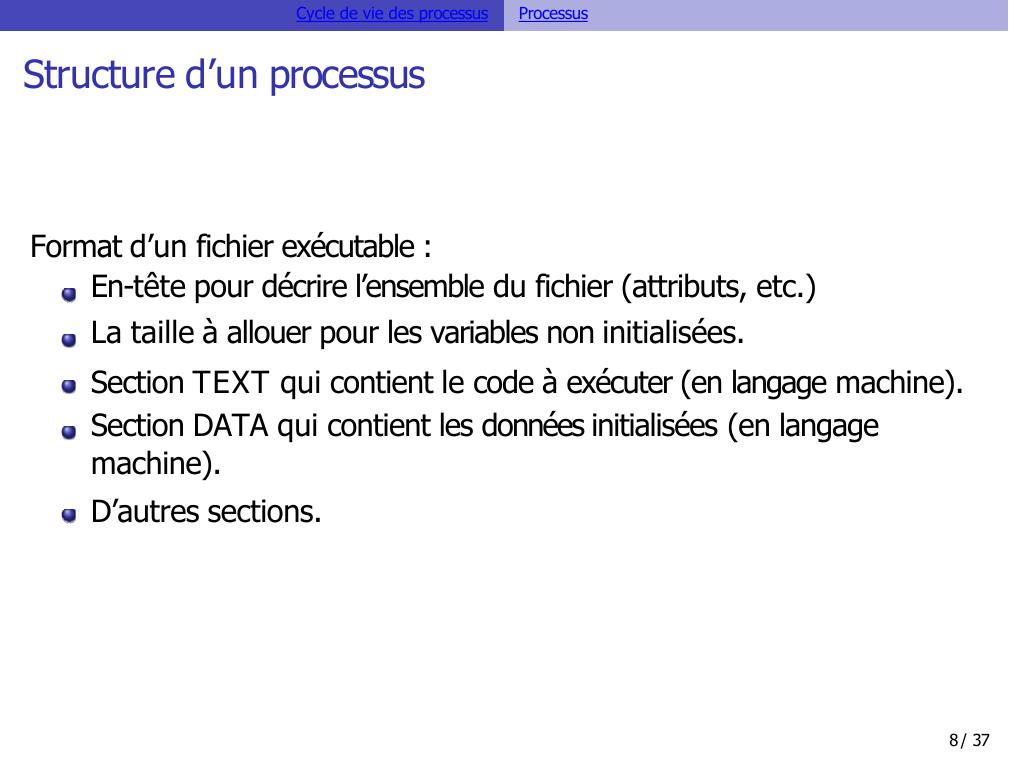

Page 8 : Cycle de vie des processusProcessusStructure d’un processusFormat d’un fichier exécutable :En-tête pour décrire l’ensemble du fichier attributs, etc. La taille à allouer pour les variables non initialisées.Section TEXT qui contient le code à exécuter en langage machine.Section DATA qui contient les données initialisées en langage machine.D’autres sections.8 / 37

Page 9 : Cycle de vie des processusProcessusStructure d’un processusChargement en mémoire d’un exécutable UNIX :Source : stackoverflow.com/questions/79923/what-and-where-are-the-stack-and-heap9 / 37

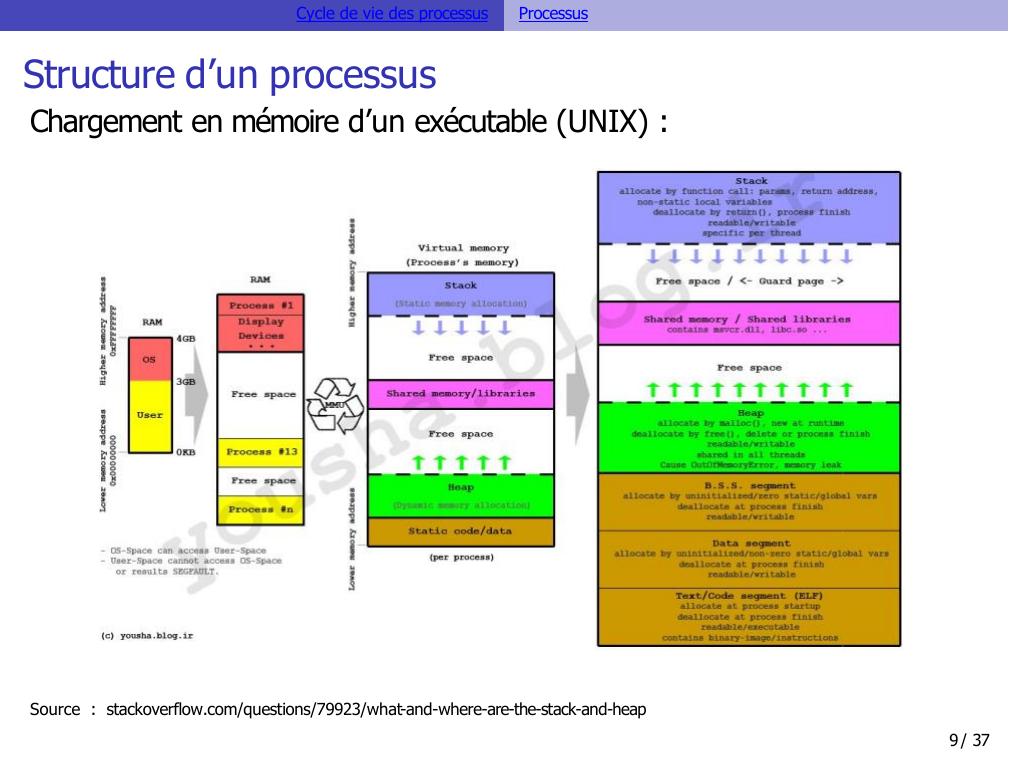

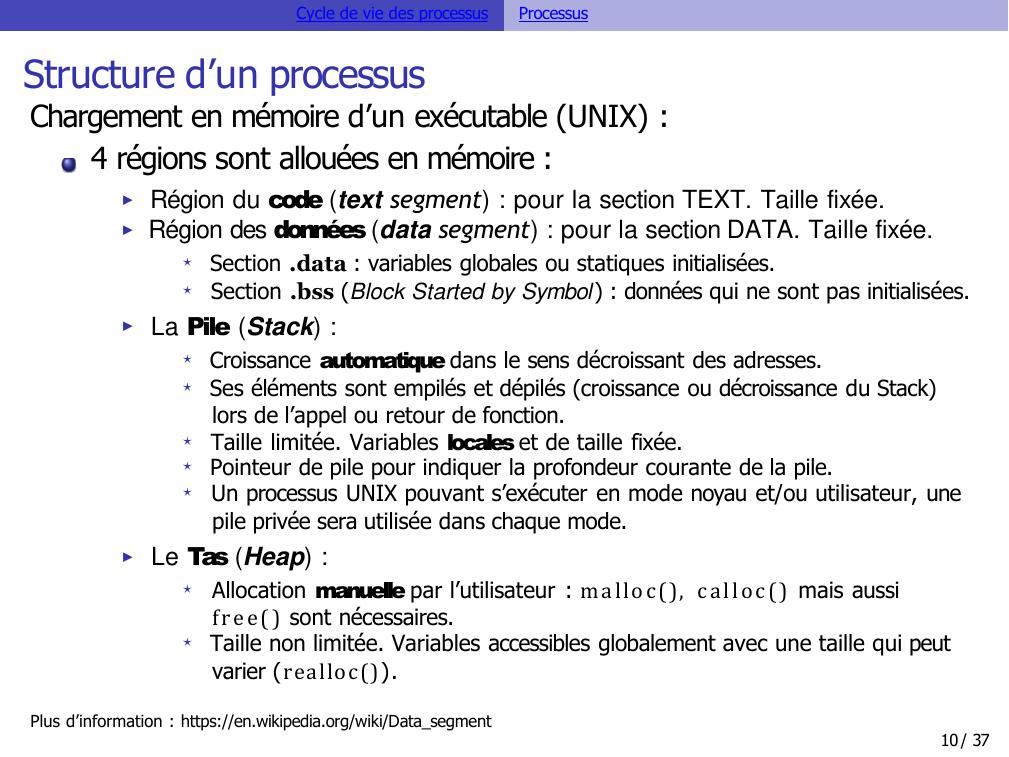

Page 10 : Cycle de vie des processusProcessusStructure d’un processusChargement en mémoire d’un exécutable UNIX : 4 régions sont allouées en mémoire :▶Région du code text segment : pour la section TEXT. Taille fixée.▶Région des données data segment : pour la section DATA. Taille fixée.Section .data : variables globales ou statiques initialisées.Section .bss Block Started by Symbol : données qui ne sont pas initialisées.▶La Pile Stack :Croissance automatique dans le sens décroissant des adresses.Ses éléments sont empilés et dépilés croissance ou décroissance du Stack lors de l’appel ou retour de fonction.Taille limitée. Variables locales et de taille fixée.Pointeur de pile pour indiquer la profondeur courante de la pile.Un processus UNIX pouvant s’exécuter en mode noyau et/ou utilisateur, une pile privée sera utilisée dans chaque mode.▶Le Tas Heap :Allocation manuelle par l’utilisateur : malloc, calloc mais aussifree sont nécessaires.Taille non limitée. Variables accessibles globalement avec une taille qui peut varier realloc.Plus d’information : https://en.wikipedia.org/wiki/Datasegment10 / 37

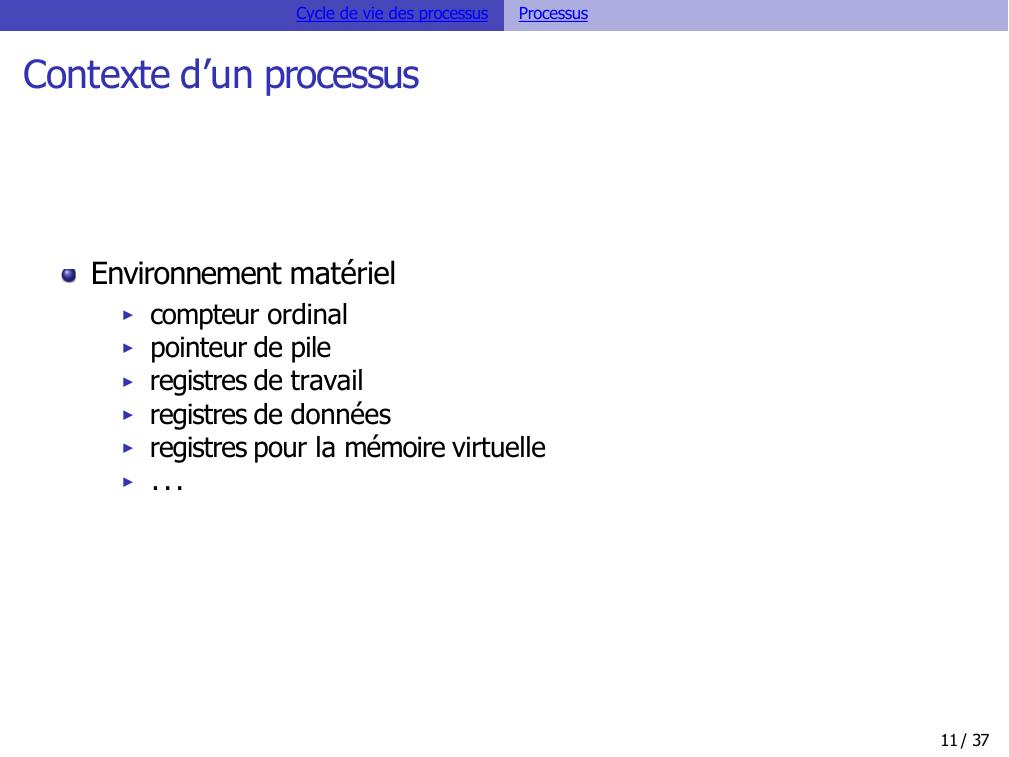

Page 11 : Cycle de vie des processusProcessusContexte d’un processusEnvironnement matériel▶compteur ordinal▶pointeur de pile▶registres de travail▶registres de données▶registres pour la mémoire virtuelle▶...11 / 37

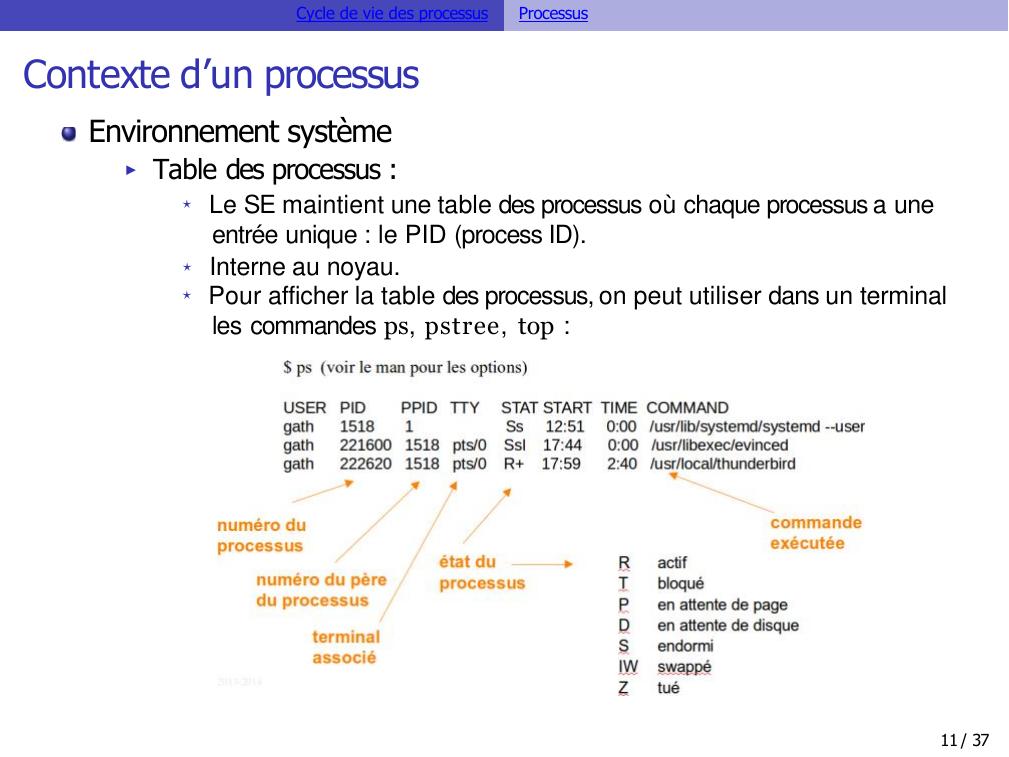

Page 12 : Cycle de vie des processusProcessusContexte d’un processusEnvironnement système▶Table des processus :Le SE maintient une table des processus où chaque processus a une entrée unique : le PID process ID.Interne au noyau.Pour afficher la table des processus, on peut utiliser dans un terminal les commandes ps, pstree, top :11 / 37

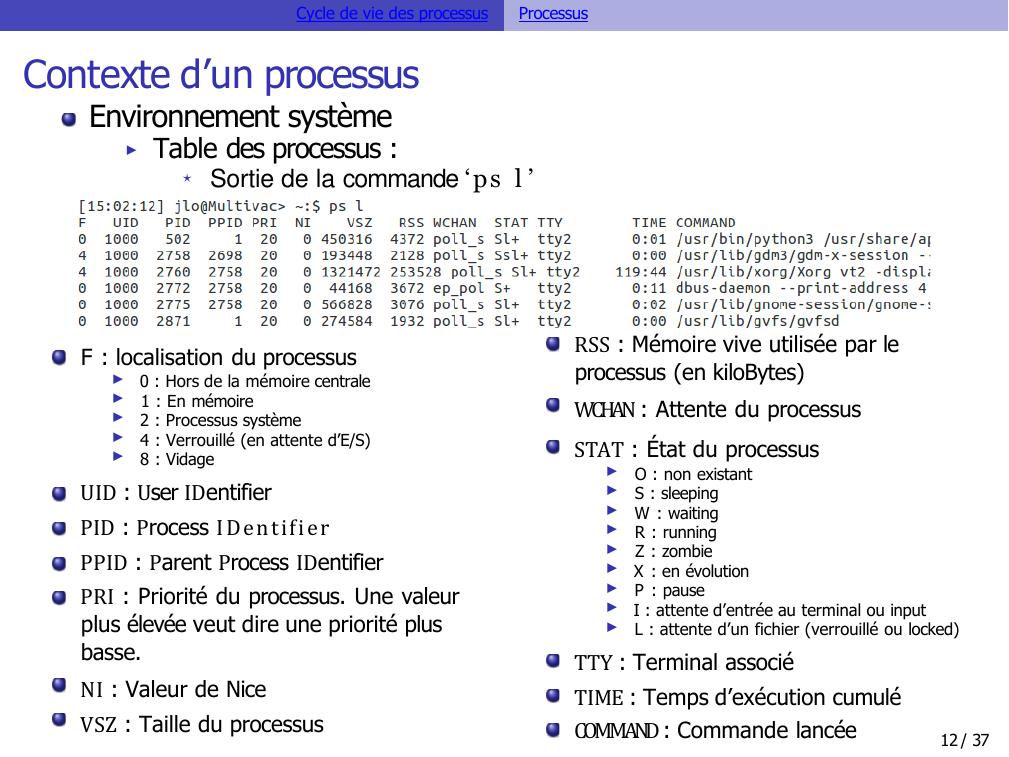

Page 13 : Cycle de vie des processusProcessusContexte d’un processusEnvironnement système▶Table des processus :Sortie de la commande ‘ps l ’F : localisation du processus▶0 : Hors de la mémoire centrale▶1 : En mémoire▶2 : Processus système▶4 : Verrouillé en attente d’E/S▶8 : VidageUID : User IDentifierPID : Process IDentifierPPID : Parent Process IDentifierPRI : Priorité du processus. Une valeur plus élevée veut dire une priorité plus basse.NI : Valeur de NiceVSZ : Taille du processusRSS : Mémoire vive utilisée par le processus en kiloBytesWCHAN : Attente du processusSTAT : État du processus▶O : non existant▶S : sleeping▶W : waiting▶R : running▶Z : zombie▶X : en évolution▶P : pause▶I : attente d’entrée au terminal ou input▶L : attente d’un fichier verrouillé ou lockedTTY : Terminal associéTIME : Temps d’exécution cumuléCOMMAND: Commande lancée12 / 37

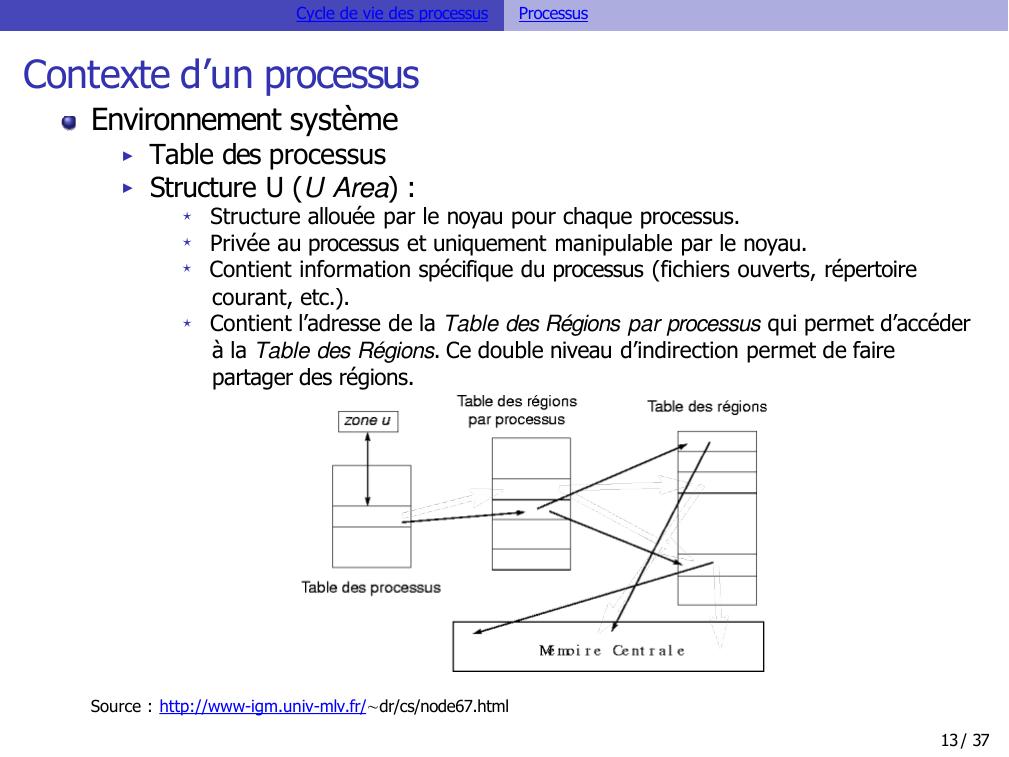

Page 14 : Cycle de vie des processusProcessusContexte d’un processusEnvironnement système▶Table des processus▶Structure U U Area :Structure allouée par le noyau pour chaque processus.Privée au processus et uniquement manipulable par le noyau.Contient information spécifique du processus fichiers ouverts, répertoire courant, etc..Contient l’adresse de la Table des Régions par processus qui permet d’accéderà la Table des Régions. Ce double niveau d’indirection permet de faire partager des régions.Source : http://www-igm.univ-mlv.fr/dr/cs/node67.html13 / 37

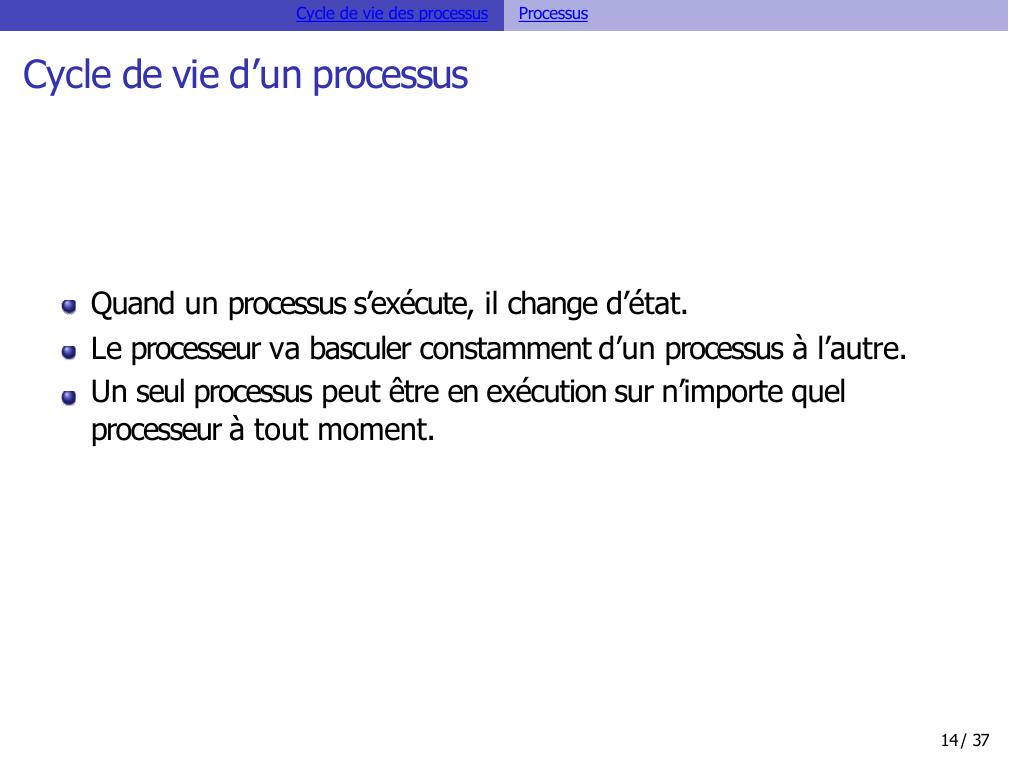

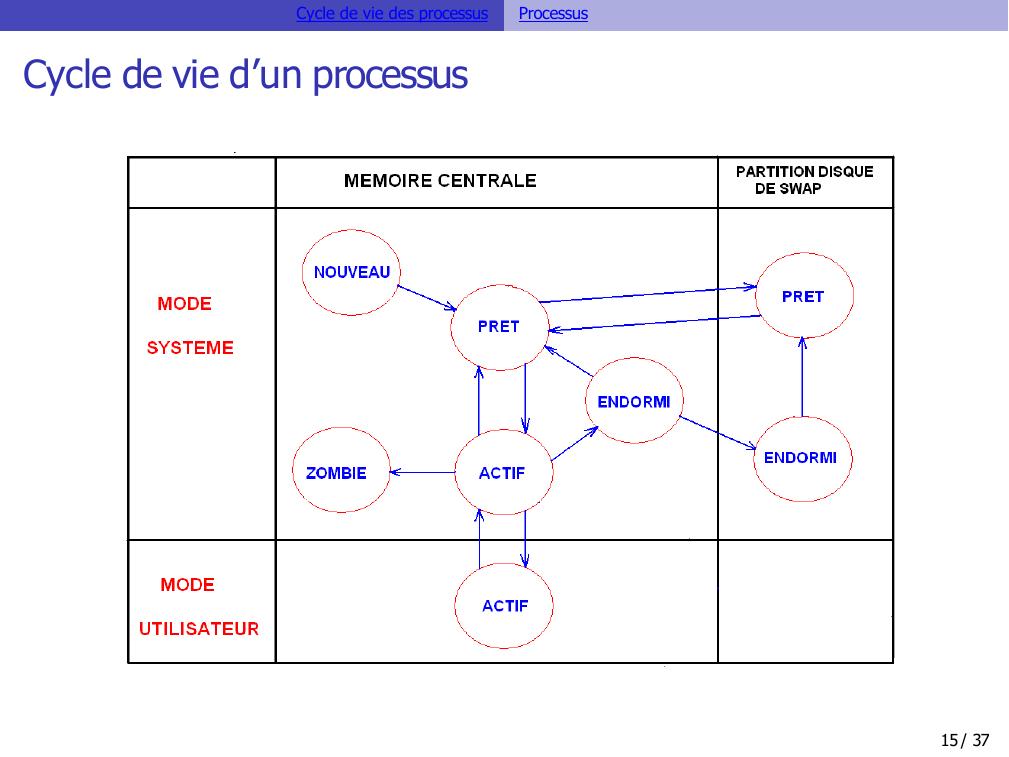

Page 15 : Cycle de vie des processusProcessusCycle de vie d’un processusQuand un processus s’exécute, il change d’état.Le processeur va basculer constamment d’un processus à l’autre.Un seul processus peut être en exécution sur n’importe quel processeur à tout moment.14 / 37

Page 16 : Cycle de vie des processusProcessusCycle de vie d’un processus15 / 37

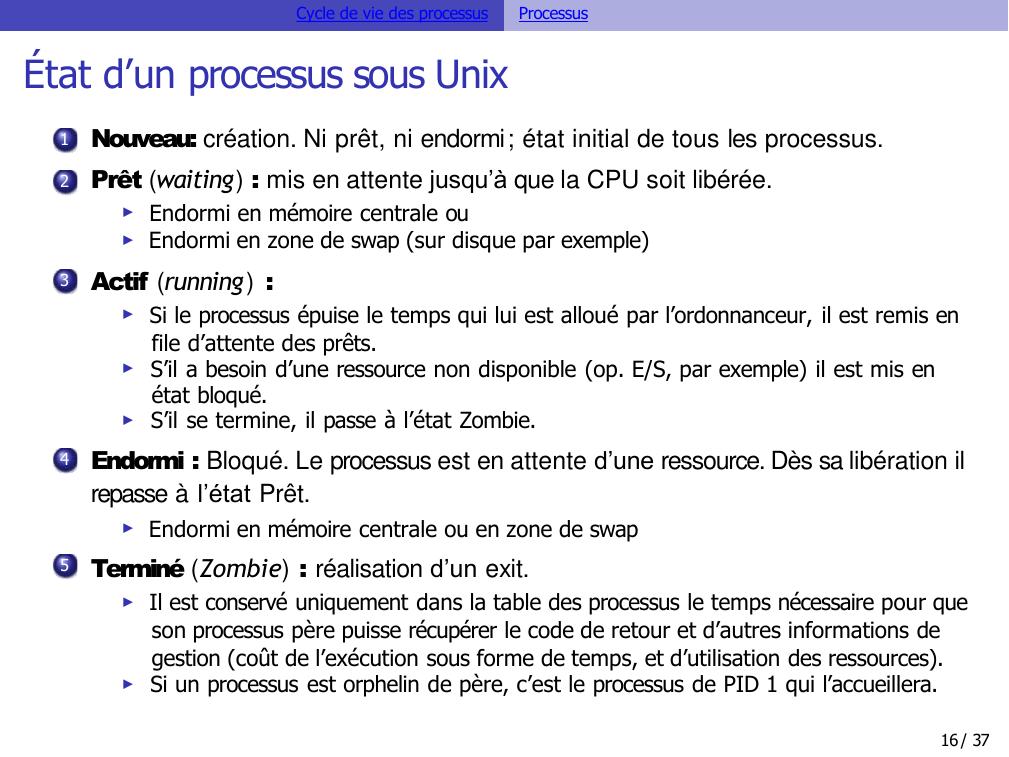

Page 17 : Cycle de vie des processusProcessusÉtat d’un processus sous UnixNouveau: création. Ni prêt, ni endormi; état initial de tous les processus.Prêt waiting : mis en attente jusqu’à que la CPU soit libérée.▶Endormi en mémoire centrale ou▶Endormi en zone de swap sur disque par exempleActif running :▶Si le processus épuise le temps qui lui est alloué par l’ordonnanceur, il est remis en file d’attente des prêts.▶S’il a besoin d’une ressource non disponible op. E/S, par exemple il est mis enétat bloqué.▶S’il se termine, il passe à l’état Zombie.Endormi : Bloqué. Le processus est en attente d’une ressource. Dès sa libération il repasse à l’état Prêt.▶Endormi en mémoire centrale ou en zone de swapTerminé Zombie : réalisation d’un exit.▶Il est conservé uniquement dans la table des processus le temps nécessaire pour que son processus père puisse récupérer le code de retour et d’autres informations de gestion coût de l’exécution sous forme de temps, et d’utilisation des ressources.▶Si un processus est orphelin de père, c’est le processus de PID 1 qui l’accueillera.1234516 / 37

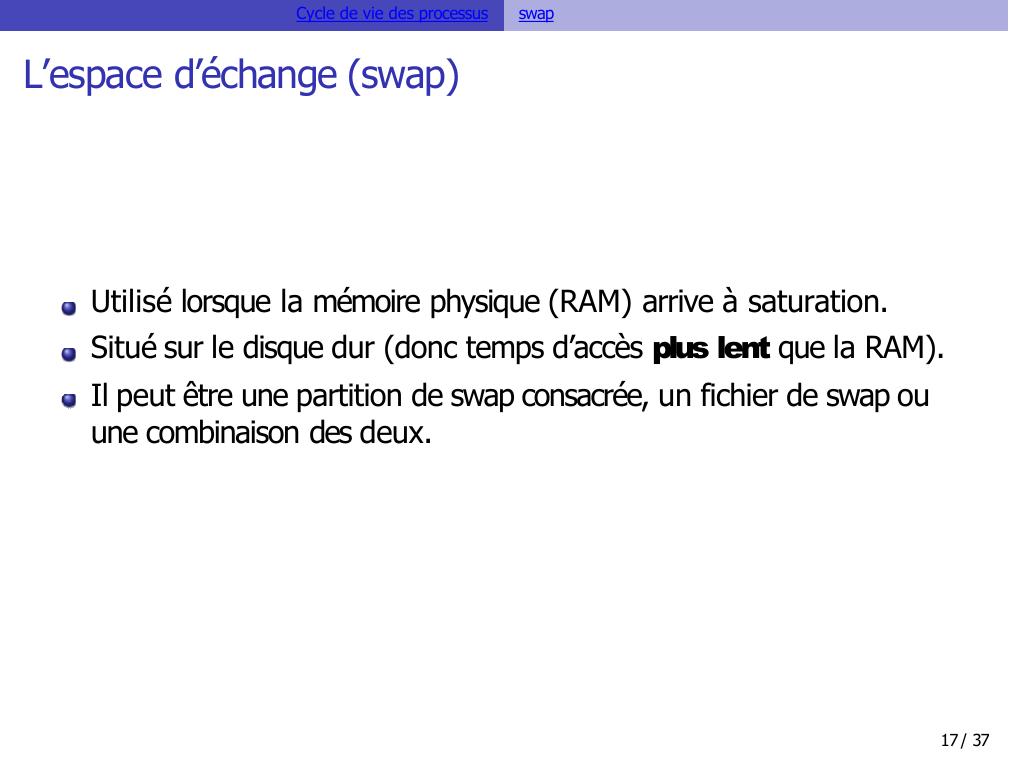

Page 18 : Cycle de vie des processusswapL’espace d’échange swapUtilisé lorsque la mémoire physique RAM arrive à saturation. Situé sur le disque dur donc temps d’accès plus lent que la RAM.Il peut être une partition de swap consacrée, un fichier de swap ou une combinaison des deux.17 / 37

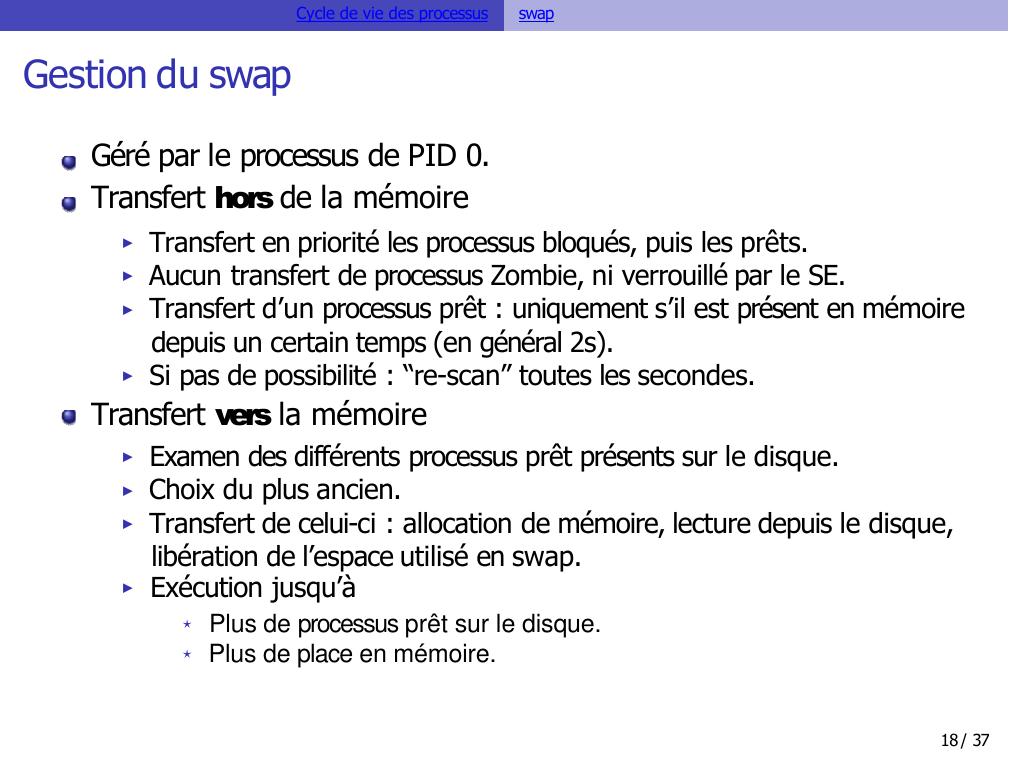

Page 19 : Cycle de vie des processusswapGestion du swapGéré par le processus de PID 0. Transfert hors de la mémoire▶Transfert en priorité les processus bloqués, puis les prêts.▶Aucun transfert de processus Zombie, ni verrouillé par le SE.▶Transfert d’un processus prêt : uniquement s’il est présent en mémoire depuis un certain temps en général 2s.▶Si pas de possibilité : “re-scan” toutes les secondes.Transfert vers la mémoire▶Examen des différents processus prêt présents sur le disque.▶Choix du plus ancien.▶Transfert de celui-ci : allocation de mémoire, lecture depuis le disque, libération de l’espace utilisé en swap.▶Exécution jusqu’àPlus de processus prêt sur le disque.Plus de place en mémoire.18 / 37

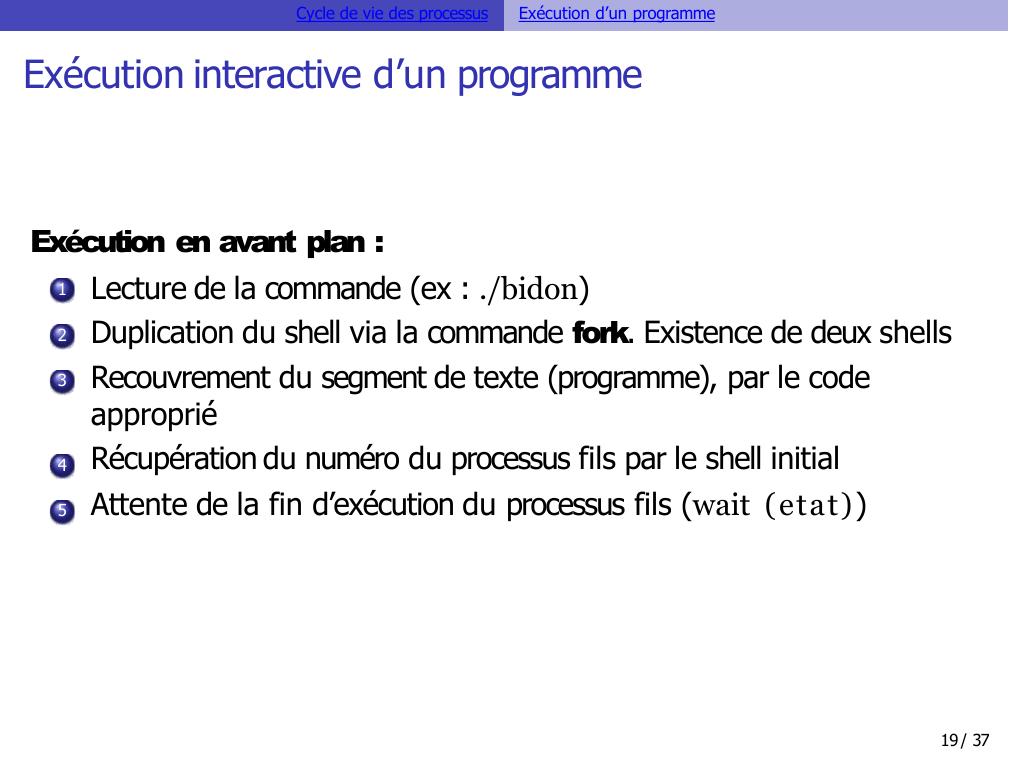

Page 20 : Cycle de vie des processusExécution d’un programmeExécution interactive d’un programmeExécution en avant plan :1 Lecture de la commande ex : ./bidonDuplication du shell via la commande fork. Existence de deux shellsRecouvrement du segment de texte programme, par le code appropriéRécupération du numéro du processus fils par le shell initial Attente de la fin d’exécution du processus fils wait etat234519 / 37

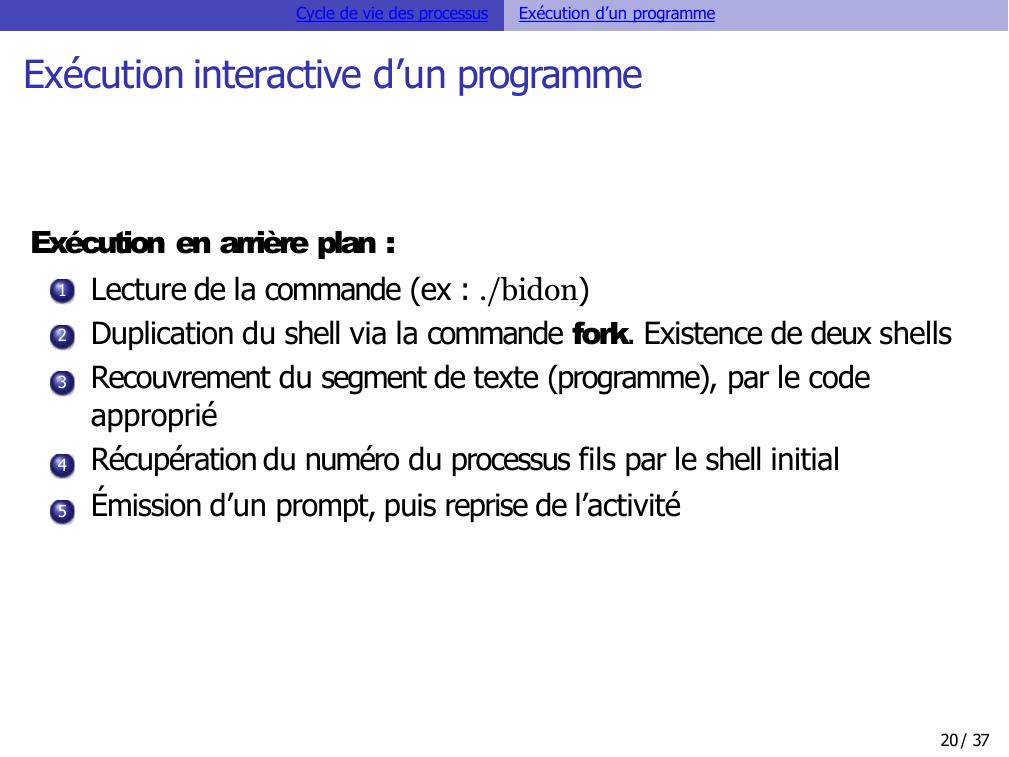

Page 21 : Cycle de vie des processusExécution d’un programmeExécution interactive d’un programmeExécution en arrière plan :Lecture de la commande ex : ./bidonDuplication du shell via la commande fork. Existence de deux shellsRecouvrement du segment de texte programme, par le code appropriéRécupération du numéro du processus fils par le shell initial Émission d’un prompt, puis reprise de l’activité1234520 / 37

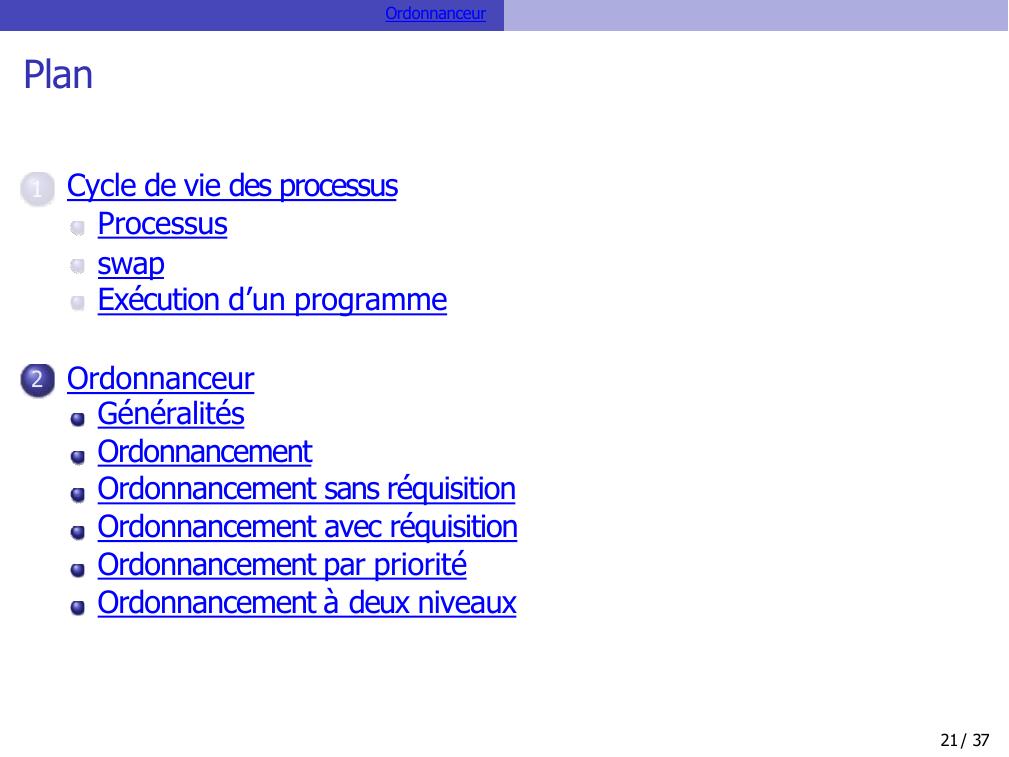

Page 22 : OrdonnanceurPlan1 Cycle de vie des processusProcessusswapExécution d’un programme2 OrdonnanceurGénéralitésOrdonnancementOrdonnancement sans réquisitionOrdonnancement avec réquisitionOrdonnancement par prioritéOrdonnancement à deux niveaux21 / 37

Page 23 : OrdonnanceurOrdonnanceur22 / 37

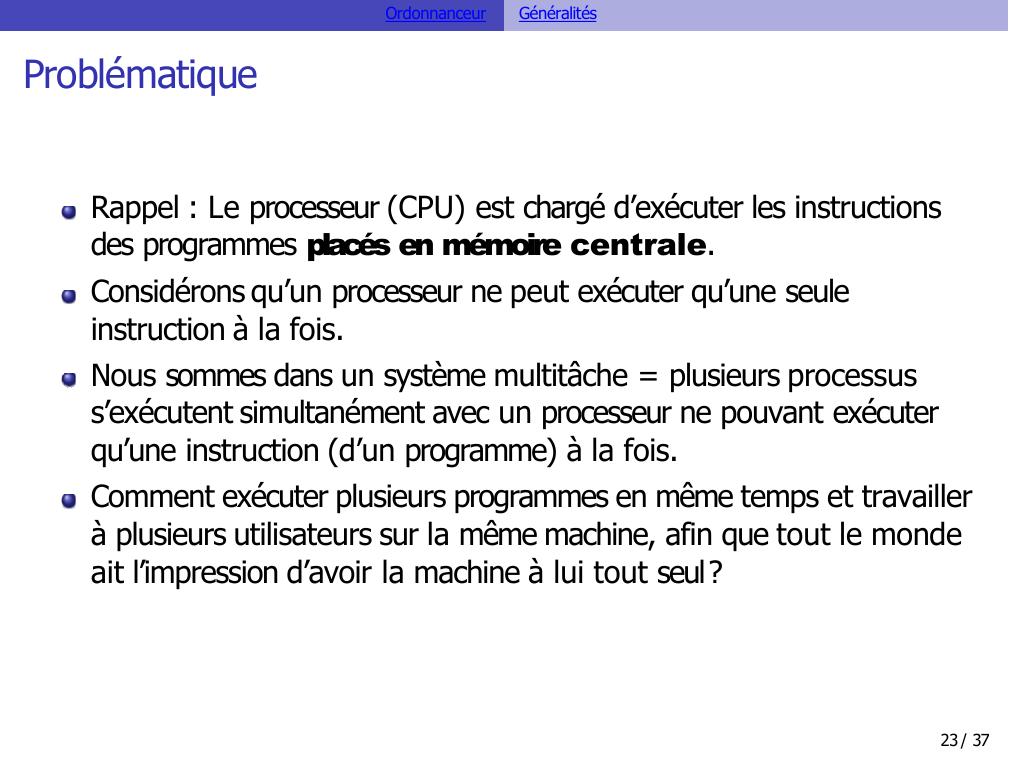

Page 24 : OrdonnanceurGénéralitésProblématiqueRappel : Le processeur CPU est chargé d’exécuter les instructions des programmes placés en mémoire centrale.Considérons qu’un processeur ne peut exécuter qu’une seule instruction à la fois.Nous sommes dans un système multitâche = plusieurs processus s’exécutent simultanément avec un processeur ne pouvant exécuter qu’une instruction d’un programme à la fois.Comment exécuter plusieurs programmes en même temps et travailler à plusieurs utilisateurs sur la même machine, afin que tout le monde ait l’impression d’avoir la machine à lui tout seul?23 / 37

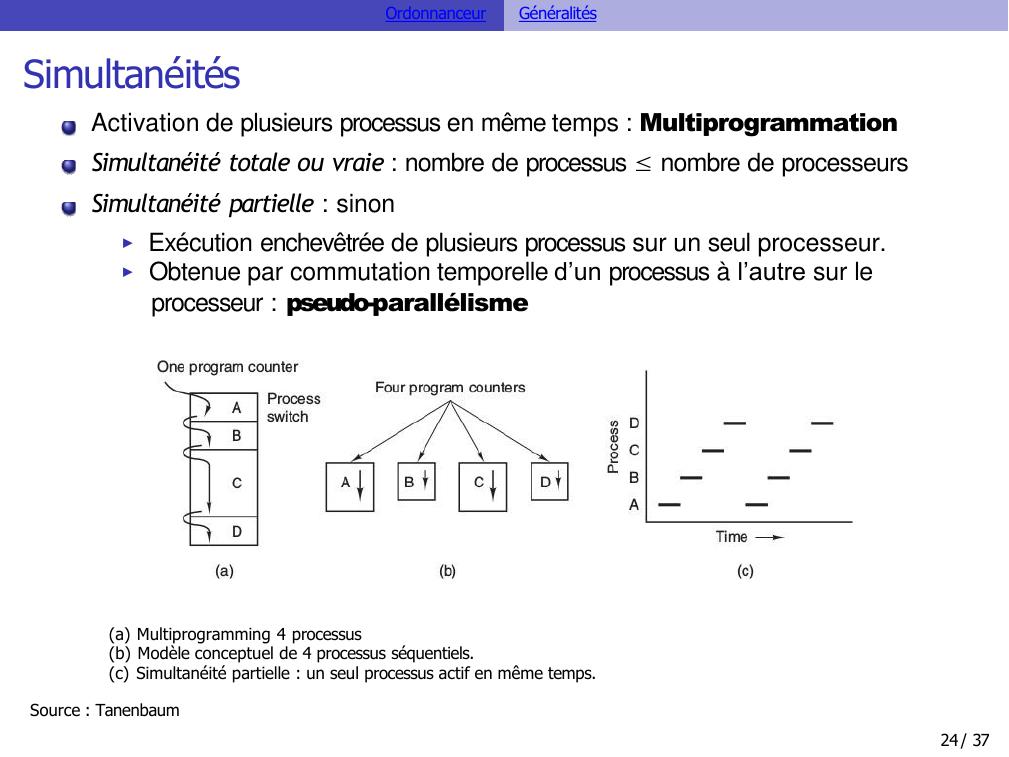

Page 25 : OrdonnanceurGénéralitésSimultanéitésActivation de plusieurs processus en même temps : Multiprogrammation Simultanéité totale ou vraie : nombre de processus nombre de processeurs Simultanéité partielle : sinon▶Exécution enchevêtrée de plusieurs processus sur un seul processeur.▶Obtenue par commutation temporelle d’un processus à l’autre sur le processeur : pseudo-parallélismea Multiprogramming 4 processusb Modèle conceptuel de 4 processus séquentiels.c Simultanéité partielle : un seul processus actif en même temps.Source : Tanenbaum24 / 37

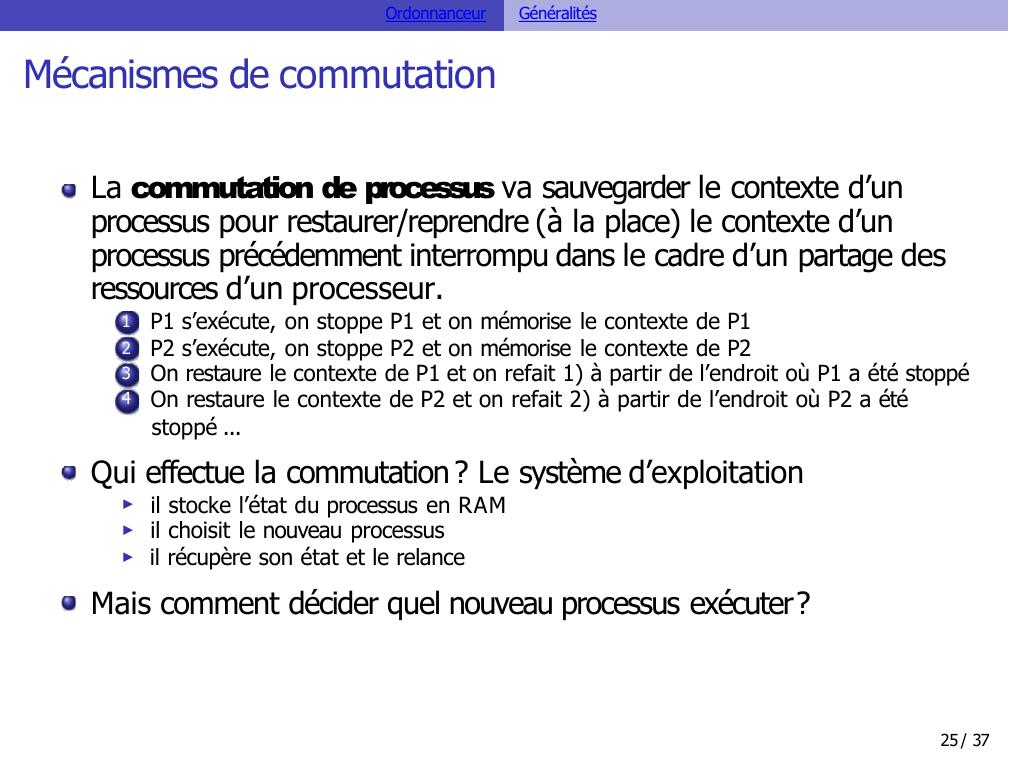

Page 26 : OrdonnanceurGénéralitésMécanismes de commutationLa commutation de processus va sauvegarder le contexte d’un processus pour restaurer/reprendre à la place le contexte d’un processus précédemment interrompu dans le cadre d’un partage des ressources d’un processeur.1P1 s’exécute, on stoppe P1 et on mémorise le contexte de P12P2 s’exécute, on stoppe P2 et on mémorise le contexte de P23On restaure le contexte de P1 et on refait 1 à partir de l’endroit où P1 a été stoppé4On restaure le contexte de P2 et on refait 2 à partir de l’endroit où P2 a été stoppé ...Qui effectue la commutation? Le système d’exploitation▶il stocke l’état du processus en RAM▶il choisit le nouveau processus▶il récupère son état et le relanceMais comment décider quel nouveau processus exécuter?25 / 37

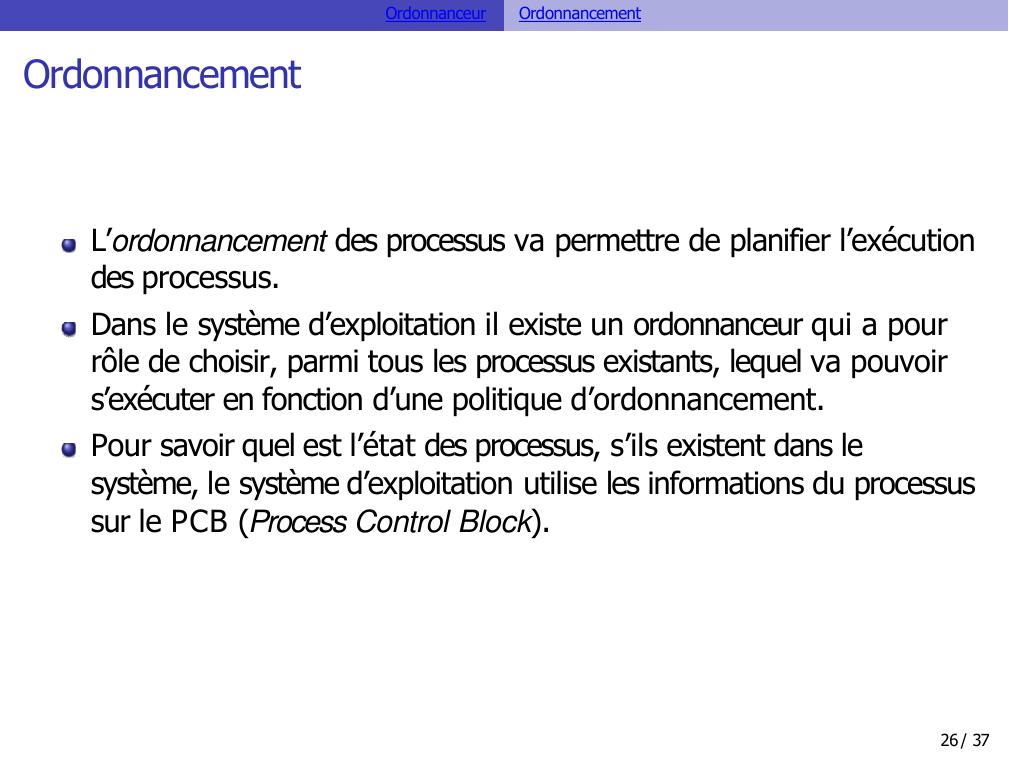

Page 27 : OrdonnanceurOrdonnancementOrdonnancementL’ordonnancement des processus va permettre de planifier l’exécutiondes processus.Dans le système d’exploitation il existe un ordonnanceur qui a pourrôle de choisir, parmi tous les processus existants, lequel va pouvoirs’exécuter en fonction d’une politique d’ordonnancement.Pour savoir quel est l’état des processus, s’ils existent dans lesystème, le système d’exploitation utilise les informations du processus sur le PCB Process Control Block.26 / 37

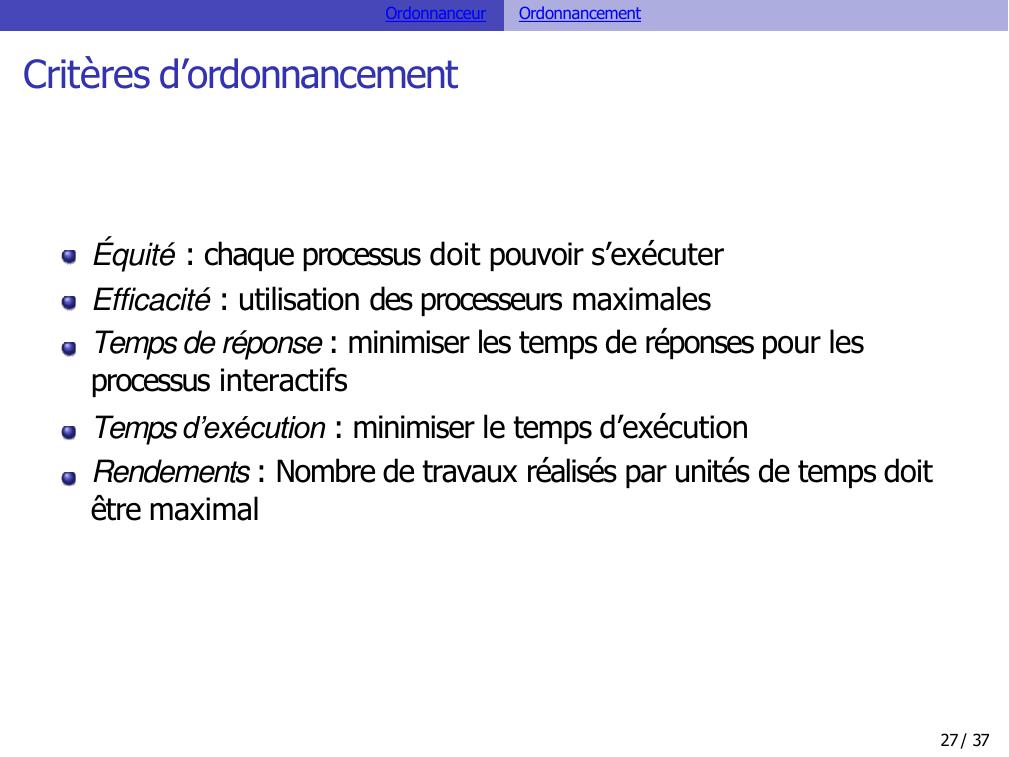

Page 28 : OrdonnanceurOrdonnancementCritères d’ordonnancementÉquité : chaque processus doit pouvoir s’exécuterEfficacité : utilisation des processeurs maximalesTemps de réponse : minimiser les temps de réponses pour les processus interactifsTemps d’exécution : minimiser le temps d’exécutionRendements : Nombre de travaux réalisés par unités de temps doit être maximal27 / 37

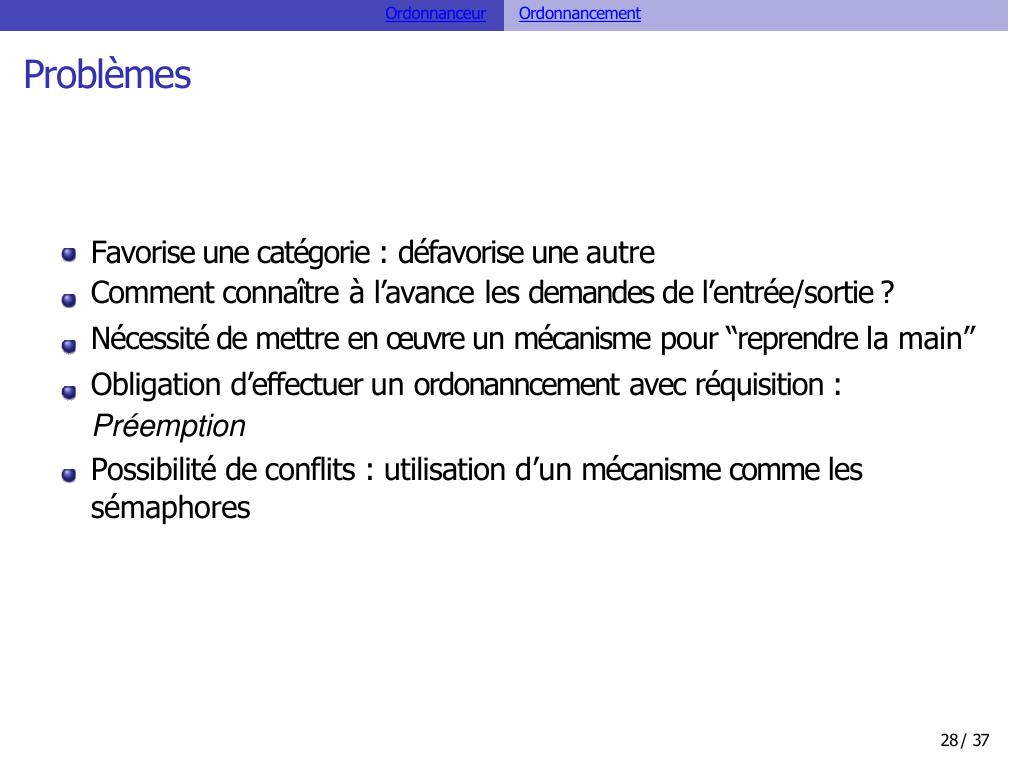

Page 29 : OrdonnanceurOrdonnancementProblèmesFavorise une catégorie : défavorise une autreComment connaître à l’avance les demandes de l’entrée/sortie ? Nécessité de mettre en œuvre un mécanisme pour “reprendre la main” Obligation d’effectuer un ordonanncement avec réquisition :PréemptionPossibilité de conflits : utilisation d’un mécanisme comme les sémaphores28 / 37

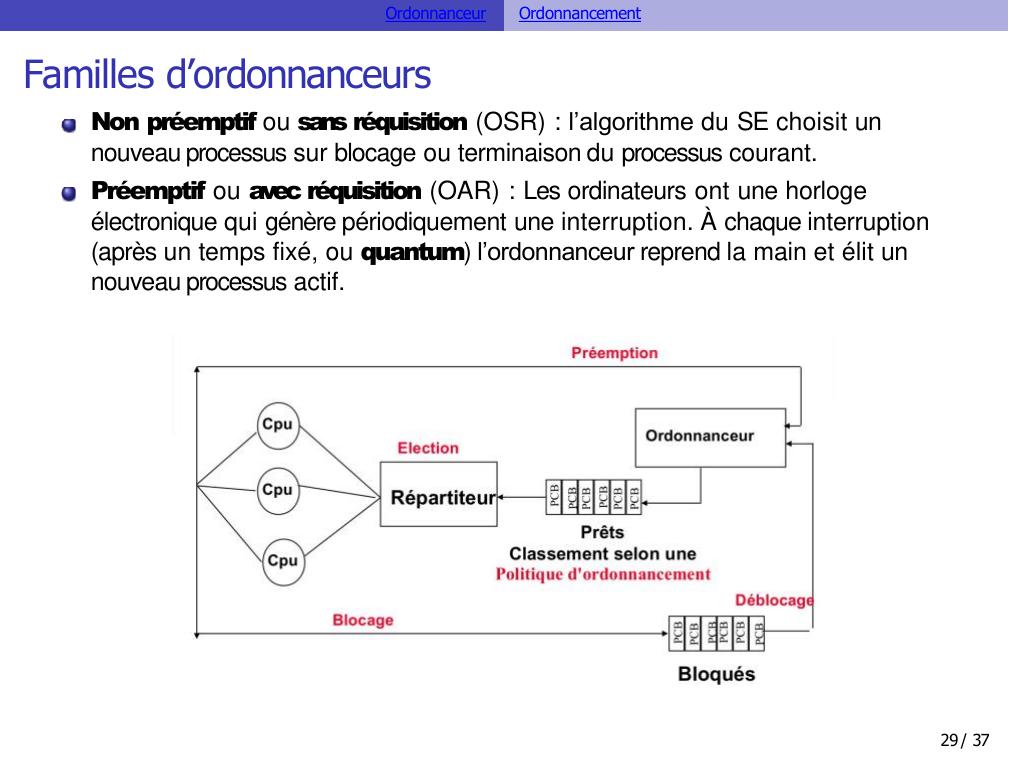

Page 30 : OrdonnanceurOrdonnancementFamilles d’ordonnanceursNon préemptif ou sans réquisition OSR : l’algorithme du SE choisit un nouveau processus sur blocage ou terminaison du processus courant.Préemptif ou avec réquisition OAR : Les ordinateurs ont une horloge électronique qui génère périodiquement une interruption. À chaque interruption après un temps fixé, ou quantum l’ordonnanceur reprend la main et élit un nouveau processus actif.29 / 37

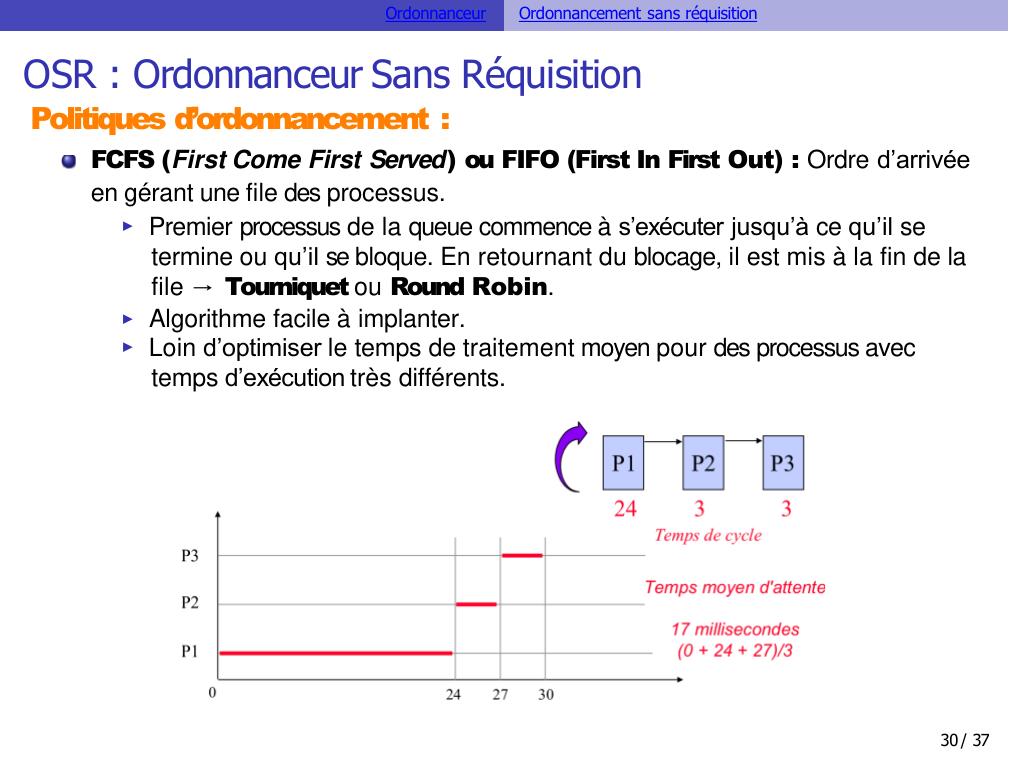

Page 31 : OrdonnanceurOrdonnancement sans réquisitionOSR : Ordonnanceur Sans RéquisitionPolitiques d’ordonnancement :FCFS First Come First Served ou FIFO First In First Out : Ordre d’arrivée en gérant une file des processus.▶Premier processus de la queue commence à s’exécuter jusqu’à ce qu’il se termine ou qu’il se bloque. En retournant du blocage, il est mis à la fin de la file →Tourniquet ou Round Robin.▶Algorithme facile à implanter.▶Loin d’optimiser le temps de traitement moyen pour des processus avec temps d’exécution très différents.30 / 37

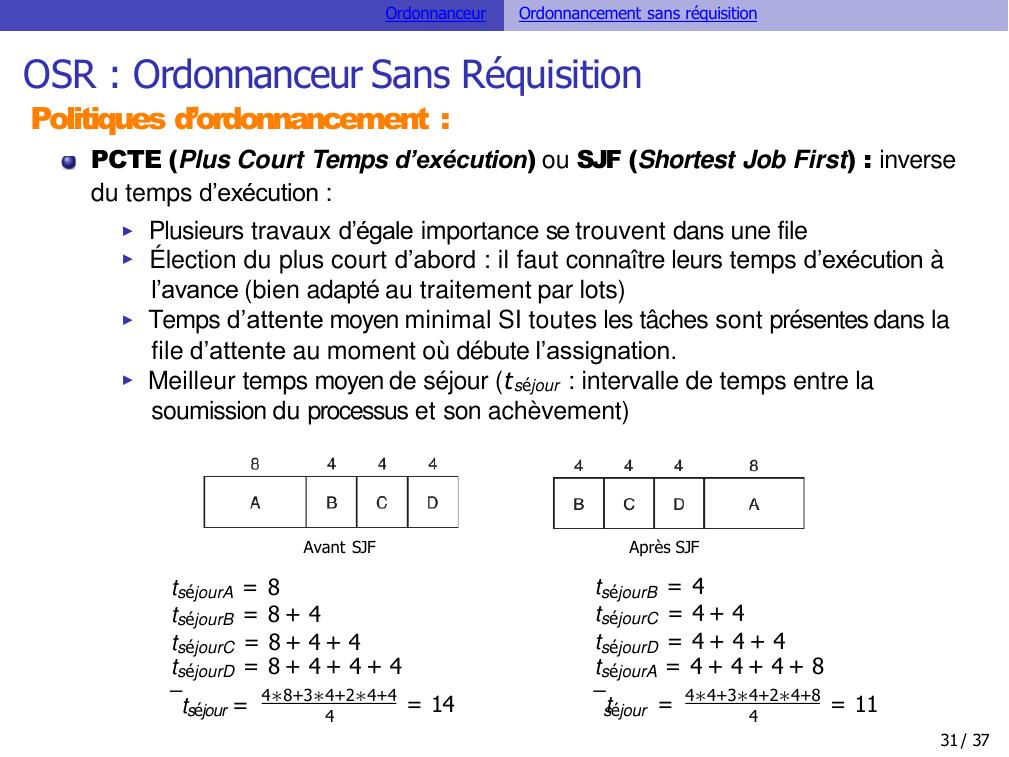

Page 32 : OrdonnanceurOrdonnancement sans réquisitionOSR : Ordonnanceur Sans RéquisitionPolitiques d’ordonnancement :PCTE Plus Court Temps d’exécution ou SJF Shortest Job First : inverse du temps d’exécution :▶Plusieurs travaux d’égale importance se trouvent dans une file▶Élection du plus court d’abord : il faut connaître leurs temps d’exécution àl’avance bien adapté au traitement par lots▶Temps d’attente moyen minimal SI toutes les tâches sont présentes dans la file d’attente au moment où débute l’assignation.▶Meilleur temps moyen de séjour tséjour : intervalle de temps entre la soumission du processus et son achèvementAvant SJF31 / 37Après SJFtséjourB = 4tséjourC = 4 + 4tséjourD = 4 + 4 + 4tséjourA = 8tséjourB = 8 + 4tséjourC = 8 + 4 + 4tséjourD = 8 + 4 + 4 + 4¯tséjour = 48+34+24+44= 14tséjourA = 4 + 4 + 4 + 8séjour¯t= 44+34+24+84= 11

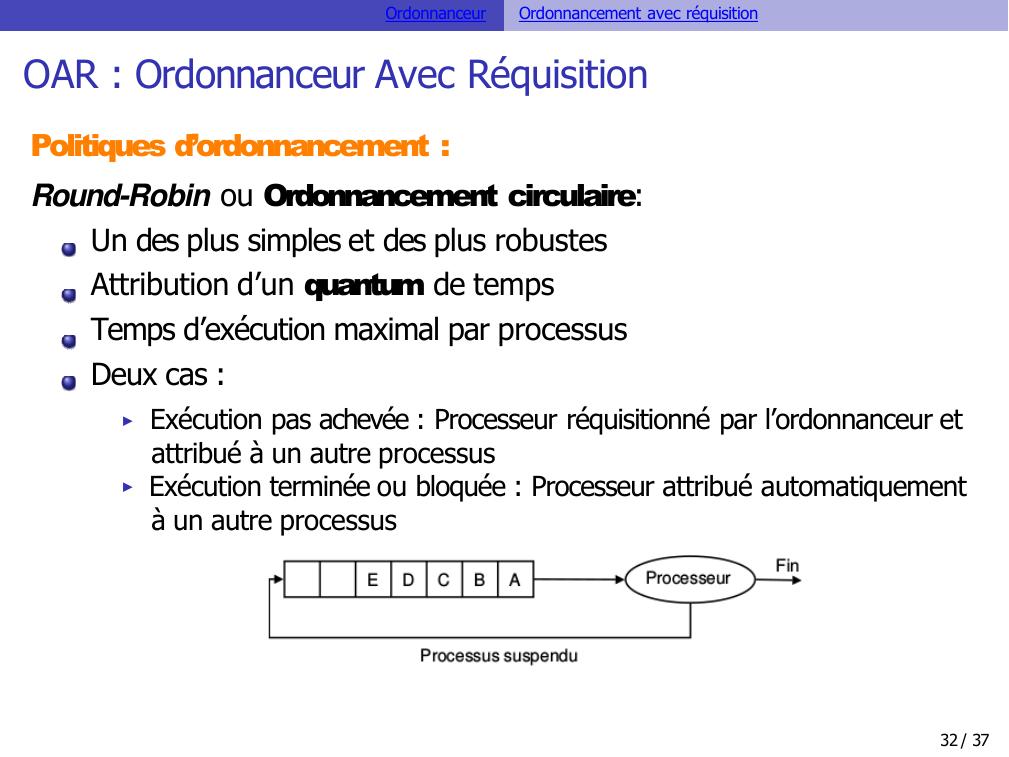

Page 33 : OrdonnanceurOrdonnancement avec réquisitionOAR : Ordonnanceur Avec RéquisitionPolitiques d’ordonnancement :Round-Robin ou Ordonnancement circulaire: Un des plus simples et des plus robustes Attribution d’un quantum de tempsTemps d’exécution maximal par processus Deux cas :▶Exécution pas achevée : Processeur réquisitionné par l’ordonnanceur et attribué à un autre processus▶Exécution terminée ou bloquée : Processeur attribué automatiquement à un autre processus32 / 37

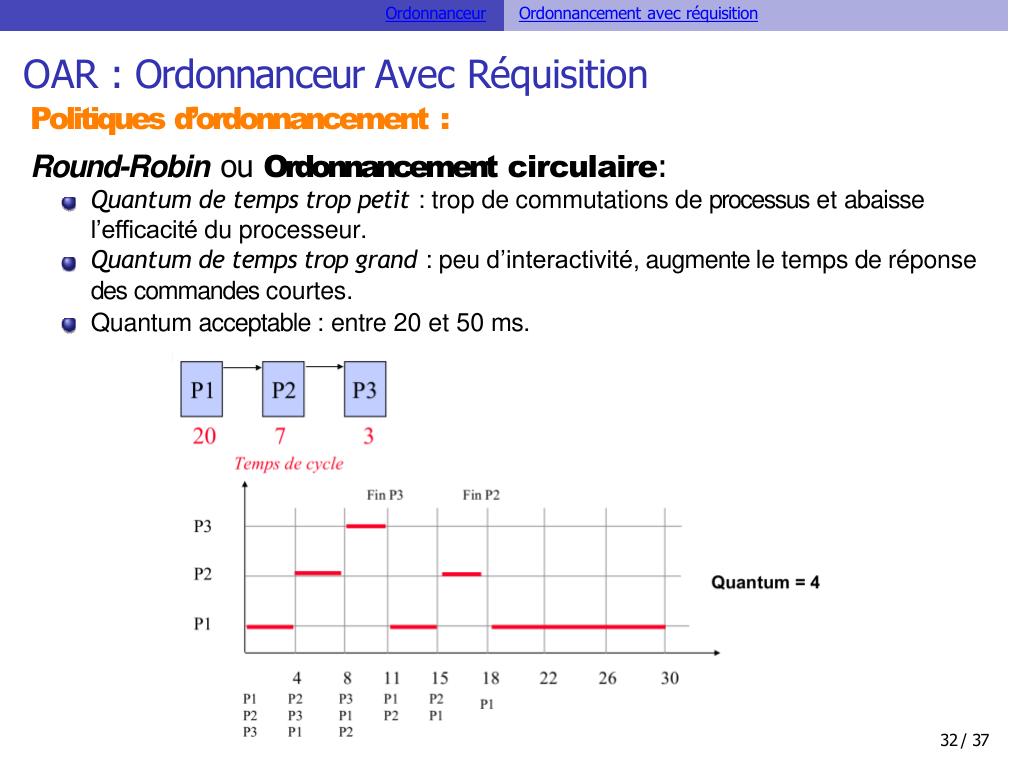

Page 34 : OrdonnanceurOrdonnancement avec réquisitionOAR : Ordonnanceur Avec RéquisitionPolitiques d’ordonnancement :Round-Robin ou Ordonnancement circulaire:Quantum de temps trop petit : trop de commutations de processus et abaisse l’efficacité du processeur.Quantum de temps trop grand : peu d’interactivité, augmente le temps de réponse des commandes courtes.Quantum acceptable : entre 20 et 50 ms.32 / 37

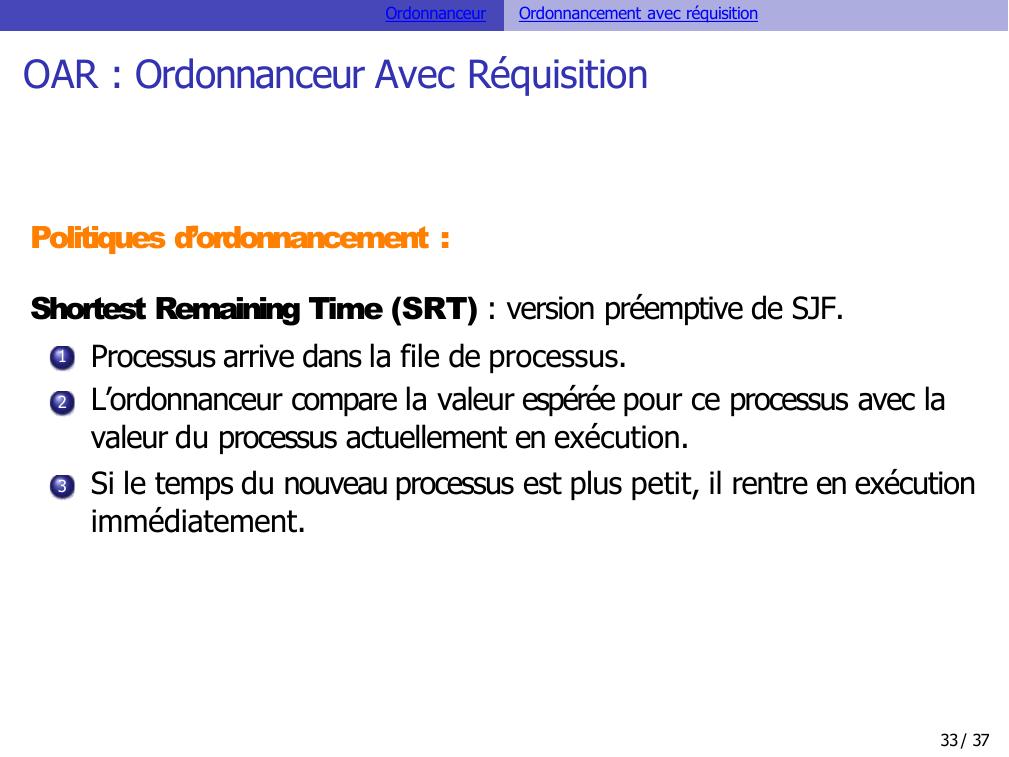

Page 35 : OrdonnanceurOrdonnancement avec réquisitionOAR : Ordonnanceur Avec RéquisitionPolitiques d’ordonnancement :Shortest Remaining Time SRT : version préemptive de SJF.Processus arrive dans la file de processus.L’ordonnanceur compare la valeur espérée pour ce processus avec la valeur du processus actuellement en exécution.Si le temps du nouveau processus est plus petit, il rentre en exécution immédiatement.12333 / 37

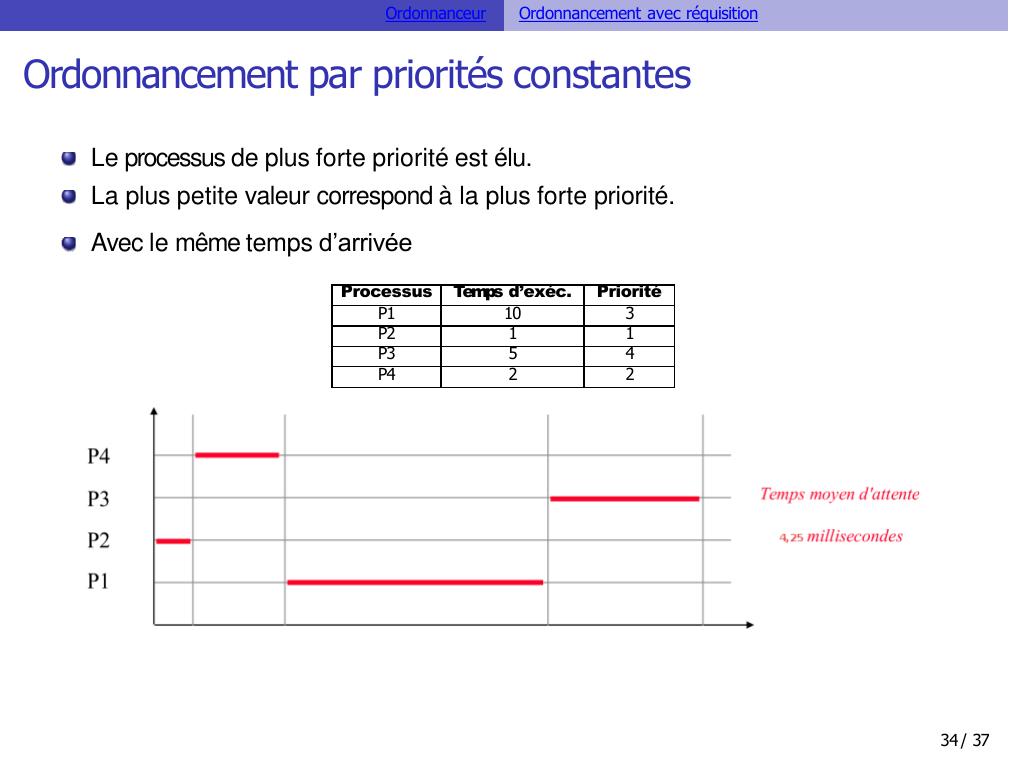

Page 36 : OrdonnanceurOrdonnancement avec réquisitionOrdonnancement par priorités constantesLe processus de plus forte priorité est élu.La plus petite valeur correspond à la plus forte priorité.Avec le même temps d’arrivéeProcessusTemps d’exéc.PrioritéP1103P211P354P42234 / 37

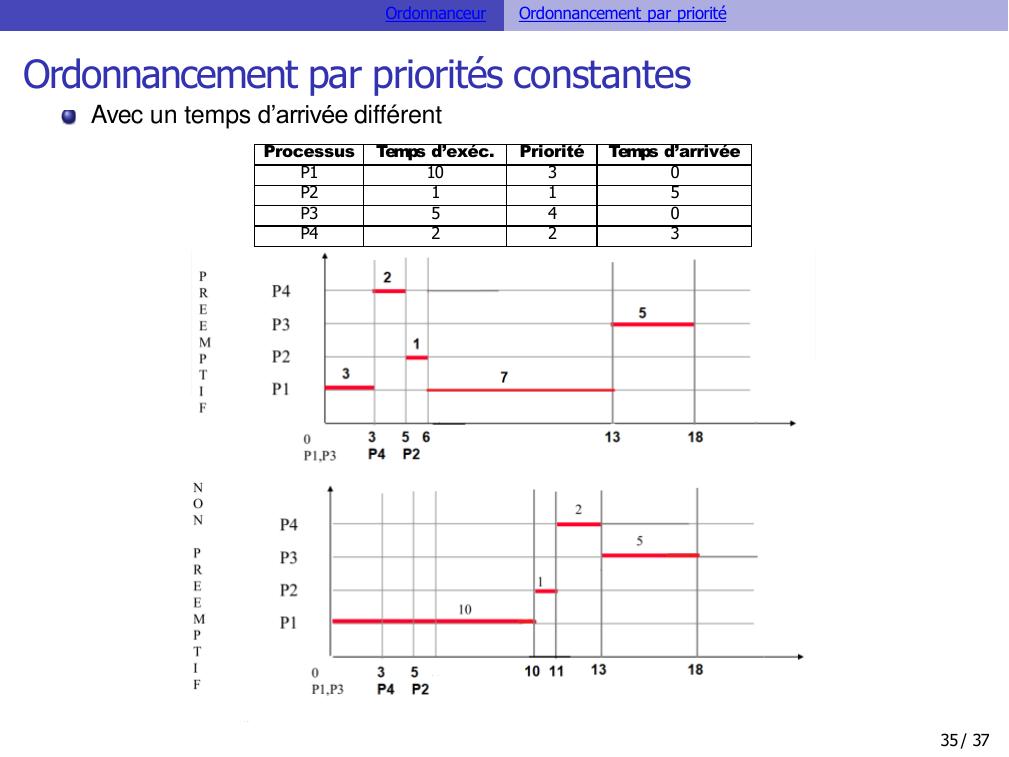

Page 37 : OrdonnanceurOrdonnancement par prioritéOrdonnancement par priorités constantesAvec un temps d’arrivée différentProcessusTemps d’exéc.PrioritéTemps d’arrivéeP11030P2115P3540P422335 / 37

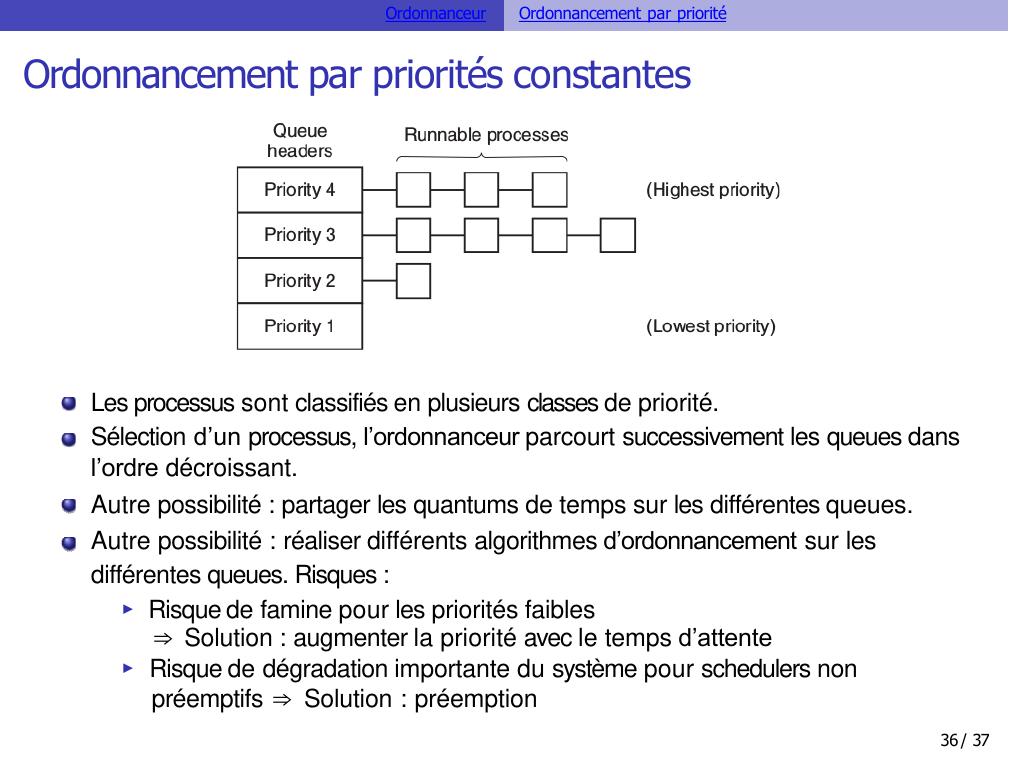

Page 38 : OrdonnanceurOrdonnancement par prioritéOrdonnancement par priorités constantesLes processus sont classifiés en plusieurs classes de priorité.Sélection d’un processus, l’ordonnanceur parcourt successivement les queues dans l’ordre décroissant.Autre possibilité : partager les quantums de temps sur les différentes queues.Autre possibilité : réaliser différents algorithmes d’ordonnancement sur les différentes queues. Risques :▶Risque de famine pour les priorités faibles⇒Solution : augmenter la priorité avec le temps d’attente▶Risque de dégradation importante du système pour schedulers non préemptifs ⇒Solution : préemption36 / 37

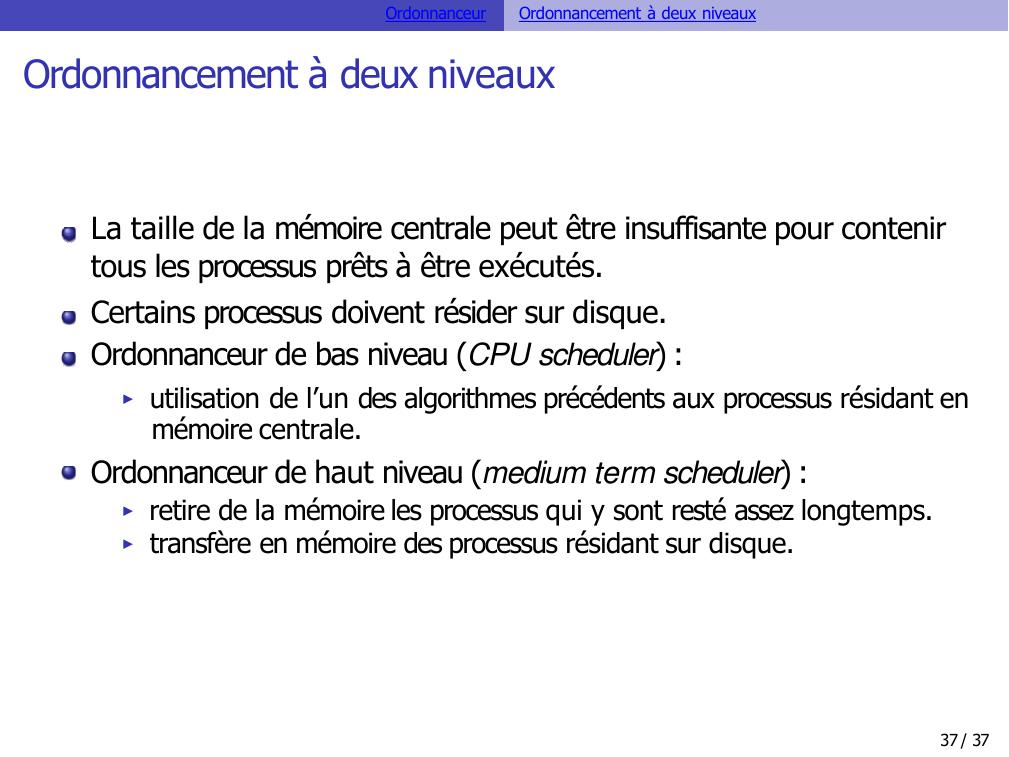

Page 39 : OrdonnanceurOrdonnancement à deux niveauxOrdonnancement à deux niveauxLa taille de la mémoire centrale peut être insuffisante pour contenir tous les processus prêts à être exécutés.Certains processus doivent résider sur disque. Ordonnanceur de bas niveau CPU scheduler :▶utilisation de l’un des algorithmes précédents aux processus résidant en mémoire centrale.Ordonnanceur de haut niveau medium term scheduler :▶retire de la mémoire les processus qui y sont resté assez longtemps.▶transfère en mémoire des processus résidant sur disque.37 / 37

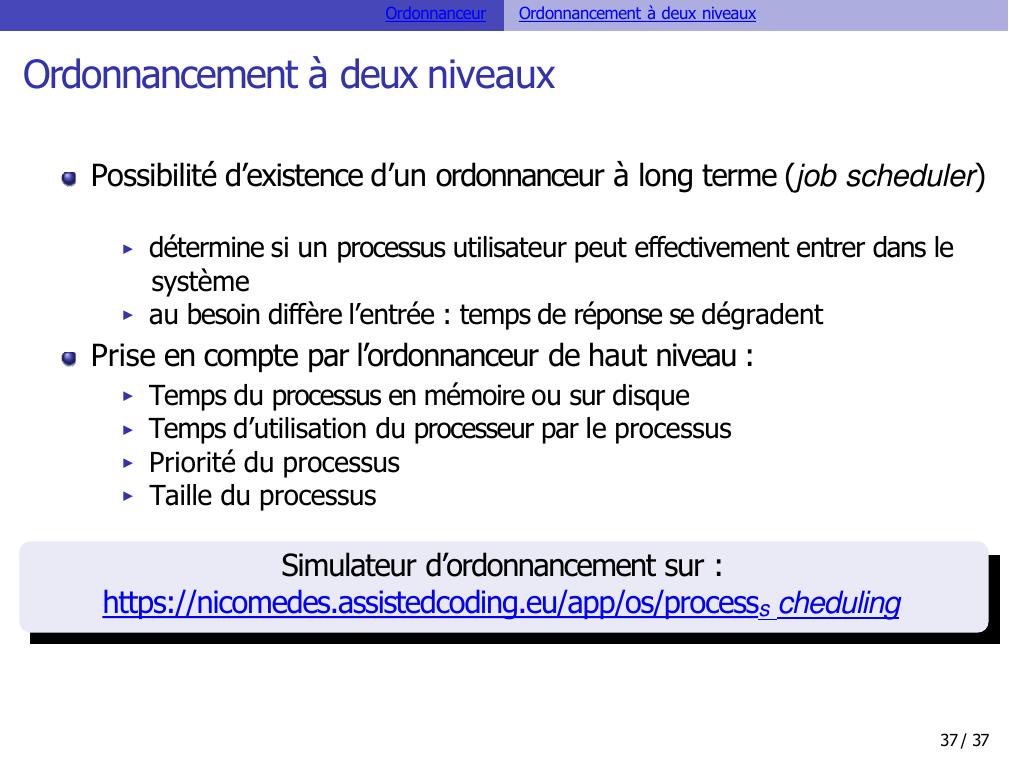

Page 40 : OrdonnanceurOrdonnancement à deux niveauxOrdonnancement à deux niveauxPossibilité d’existence d’un ordonnanceur à long terme job scheduler▶détermine si un processus utilisateur peut effectivement entrer dans le système▶au besoin diffère l’entrée : temps de réponse se dégradentPrise en compte par l’ordonnanceur de haut niveau :▶Temps du processus en mémoire ou sur disque▶Temps d’utilisation du processeur par le processus▶Priorité du processus▶Taille du processusSimulateur d’ordonnancement sur : https://nicomedes.assistedcoding.eu/app/os/processs cheduling37 / 37
